Пользователь, создавший сетку конечных элементов для отдельной плиты, может легко ее изменить. Это можно сделать двумя способами:
- можно заново создать сетку конечных элементов для этого контура (каждое новое разбиение на конечные элементы уничтожает старое разбиение, пока не будет выбрана опция Сохранить сетку);
- для уже созданного разбиения можно использовать одну из следующих опций: Сгущение или Укрупнение.

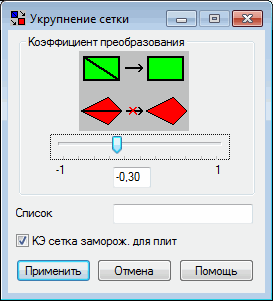

Для того, чтобы открыть диалоговое окно Укрупнение сетки используют один из следующих методов:
- Выбаем меню Расчет > Создание сетки > Укрупнение сетки
- Щелкните значок
.
Исполнение опции Укрупнение приводит к преобразованию выделенных треугольных элементов в прямоугольные элементы(число элементов при этом уменьшается). Рекомендуется использовать опцию Укрупнение после построения сетки конечных элементов методом триангуляции Делоне. В этом случае преобразование треугольных элементов в прямоугольные обычно позволяет получить более точные результаты расчета. Перед выполнением опции Укрупнение пользователь должен указать:
- коэффициент преобразования – параметр, принимающий значение из отрезка [-1,+1], и
- список элементов, которые должны быть преобразованы
Если коэффициент выбран равным "+1", то прямоугольники будут создаваться из треугольников во всех возможных местах внутри обозначенной области. Однако такое преобразование сетки может привести к генерации четырехугольников неправильной формы и, следовательно, к плохой обусловленности соответствующей системы уравнений. Назначение коэффициенту преобразования значения "-1" означает, что в сетке конечных элементов будут преобразованы только те треугольные элементы, из которых возможно получение прямоугольных конечных элементов.
Нижняя часть диалогового окна содержит опцию Замораживание сетки КЭ для измененных панелей.
- Если включается эта опция, то сетка КЭ будет зафиксирована после выполнения операции укрупнения сетки для выделенных панелей. Это означает, что сетка не будет меняться в течение подготовки конструкции к вычислениям (при создании вычислительной модели конструкции).
- Если эта опция не активна, то при подготовке вычислительной модели конструкции сетка КЭ может быть изменена на панели, где сетка была укрупнена. В таком случае Robot задает значения параметров генерации сетки, заданными в диалоговом окне Параметры сетки.
