Диалоговое окно Параметры Модального анализа, учитывающего статические усилия, используется для определения параметров Модального анализа, который учитывает влияние работы статических сил, действующих на конструкцию при выбранном статическом нагружении или при выбранных комбинациях нагружений.
Существуют два способа определения типа анализа:
- Статический вариант нагружения.
Чтобы определить тип расчета, пользователю необходимо:
- создать нагружение (статическое или линейное), которое следует учитывать при определении статических усилий в Модальном анализе;
- открыть диалоговое окно Опции расчета (команда Расчет > Типы расчета);
- выделить определенное нагружение, нажать кнопку Изменить тип расчета и затем включить опцию Определение статических усилий при Модальном расчета.

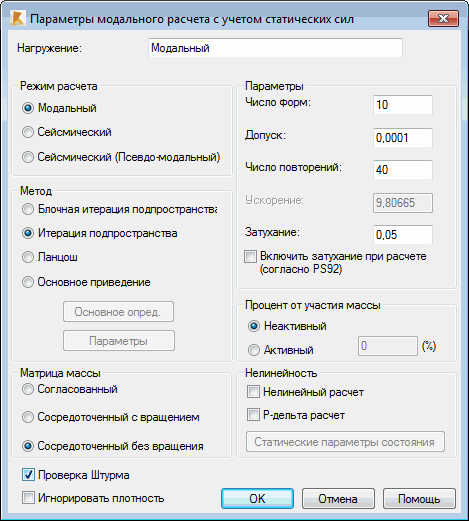

Когда будет нажата кнопка ДА, на экране появится диалоговое окно, показанное ниже.
- Нажмите кнопку ОК.
-
вариант Модального расчета
Чтобы определить тип расчета, пользователю необходимо:
- открыть диалоговое окно Опции расчета (команда Расчет > Типы расчета);
- создать вариант Модального расчета конструкции ;
- выделить определенное нагружение, нажать кнопку Изменить тип расчета и затем включить опцию Определение статических усилий при Модальном расчете.
- Диалоговое окно содержит следующие поля, позволяющие задать параметры модального расчета для данного варианта расчета:
- Нажмите кнопку ОК.
Диалоговое окно, представленное выше, подобно диалоговому окну, в котором пользователь определяет параметры обычного Модального расчета. Если не включены опции нелинейного анализа, статическое состояние вычисляется на основе линейного подхода. Однако имеется возможность определения нелинейных опций. Они идентичны в нелинейном статическом анализе. Когда выбраны нелинейные опции, кнопка Параметры статического состояния становится активной. При нажатии на эту кнопку открывается диалоговое окно Опции алгоритма нелинейного анализа.
