Проектирование арматуры для выбранных элементов железобетонной конструкции выполняется в соответствии с выбранным кодом проекта арматуры.
Для расчета/проектирования арматуры для бетонных элементов в Revit:
- Выберите элементы бетонной конструкции в Revit (с определением или без определения армирования); можно выбрать несколько элементов различных типов (балки, колонны и отдельные фундаменты).

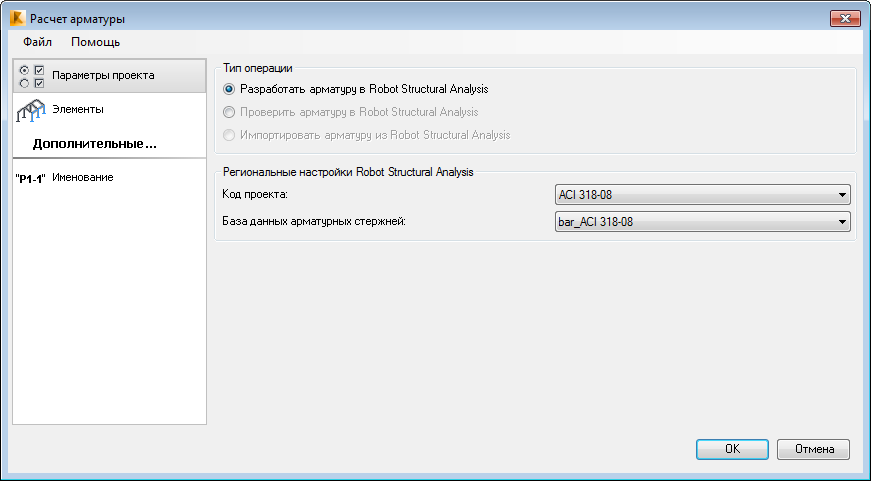

- Запустите расширение с вкладки "Расчет" на ленте, выбрав панель "Проверка расчета и норм" > "Проверка норм армирования". В диалоговом окне "Расчет арматуры" в качестве типа операции укажите "Разработать арматуру в Robot Structural Analysis".
- В региональных настройках выберите код проекта или базу данных стержней, которые следует использовать при расчете.

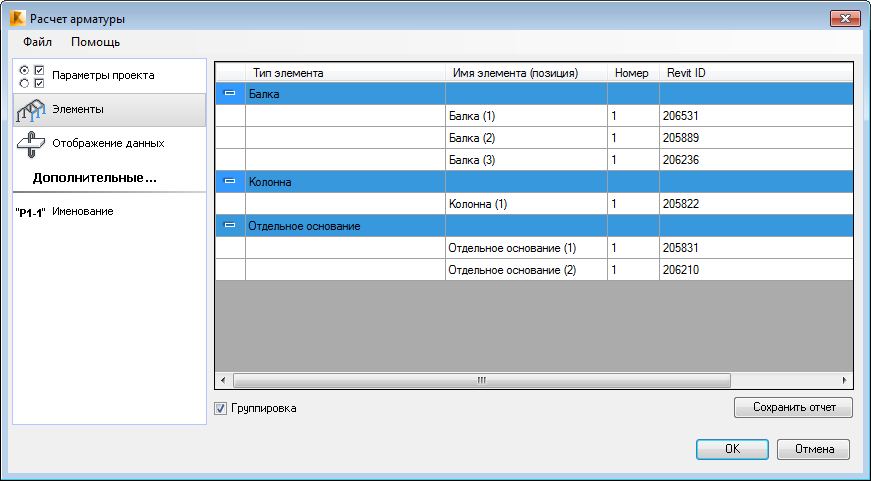

- Откройте вкладку "Элементы", чтобы просмотреть список позиций, которым назначены выбранные элементы.
Для сохранения содержимого вкладки "Элементы" нажмите кнопку "Сохранить отчет". На ней указаны элементы Revit (идентификаторы Revit) и сведения о том, каким позициям они назначены. Эта информация может использоваться при необходимости возврата к элементам Revit и при наличии элементов с армированием, разработанных или проверенных в Robot.
- Нажмите кнопку ОК.
Запускается модуль Robot, с помощью которого можно рассчитать или выполнить проверку соответствующего железобетонного элемента (например, ЖБ балки или ЖБ колонны) согласно нормам. В Robot переносятся только геометрические данные элемента железобетонной конструкции (данные арматуры не переносятся).
В модуле расчета арматуры следует выполнить следующие последовательные действия:
- определить нагрузки;
- определить параметры расчета (опции расчета, характеристики арматуры);
- запустить расчет арматуры;
- просмотреть результаты или создать отчет после генерирования арматуры.
