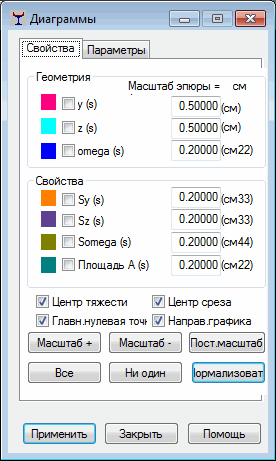

На закладке Свойства в диалоговом окне Графики(тонкостенное сечение) можно выбрать свойства тонкостенного сечения, для которого будут представлены графики.
- Геометрия:
- y(s) – декартова координата текущей точки на дуге срединной плоскости тонкостенного сечения в функции длины дуги;
- y(s) – декартова координата текущей точки на дуге срединной плоскости тонкостенного сечения в функции длины дуги;
- omega(s) – секториальная координата текущей точки длины дуги.
- Свойства:
- Sy (s) - статический момент площади сечения относительно оси y;
- Sz (s) - статический момент площади сечения относительно оси z;
- Somega (s) - секториальный статический момент площади сечения;
- Площадь A (s) - область как функция координаты дуги;
Обозначения геометрических характеристик сечения:
- Центр тяжести - отображает центр тяжести в сечении на графическом экране;
- Центр изгиба - отображает центр изгиба в сечении на графическом экране;
- Главная нулевая точка - отображает нулевою точку (s=0) на графическом экране;
- Направление графика - отображает на графическом экране направление графика для сечения;
В нижней части диалового окна расположены следующие опции:
- Масштаб- - увеличение значения единицы шкалы графика на 1 см для отображаемой величины;
- Масштаб+ - уменьшение значения единицы шкалы графика на 1 см для отображаемой величины;
- Постоянный масштаб - указание одной и той же виличины масштаба для всех отображаемых значений;
- Все - отображение графиков для всех характеристик;
- Ни одного - отключение представления всех характеристик.
- Нормализовать отображает выбранное значение так, чтобы масштаб соответствовал и минимальному и максимальному значениям величины.
