Эту опцию используют для создания покрытий. Для доступа к ней выбирают команду меню Геометрия > Покрытие.

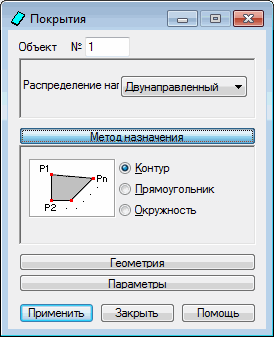

Затем открывается следующее диалоговое окно.
Это диалоговое окно разделено на четыре части:
- Поле Объект (показывает номер созданного или выбранного объекта) и Распределение нагрузки (здесь выбирают тип распределения нагрузки: в двух направлениях, в одном направлении X или в одном направлении Y)
- Метод определения
- Геометрия
- Параметры.
Когда диалоговое окно Плита полностью открыто, нажимают на одну из трех кнопок (Метод определения, Геометрия или Параметры) для того, чтобы минимизировать соответствующую часть диалогового окна таким образом, чтобы там были представлены только опции, используемые в данный момент. Если диалоговое окно минимизировано, то нажатие одной из упомянутых выше кнопок приводит к расширению диалогового окна
Метод определения выбирает метод создания плиты (Контур, Прямоугольник, Окружность). Его задают, выбирая одну из этих опций.
В разделе Геометрия создается объект, выбранный в разделе Метод определения. Опции в разделе Геометрия зависят от опции, выбранной в Методе определения.
В разделе Параметры имеется несколько опций.
В поле Дискретизация дуги расположены дополнительные опции для задания параметров дискретизации для созданной дуги контура или полилинии.
Если опция Дискретизация дуги не выбрана, то дуга создается с помощью аналитического метода.
Если она выбрана, то можно определить параметры деления для созданной дуги:
- Фиксированное число – если выбрана эта опция, то дуга делится на такое количество элементов, которое задано в поле Кол-во сторон.
- Количество полных угловых делений – при выборе этой опции полный угол (360 градусов) делится на такое количество элементов, которое задано в поле Кол-во сторон, а Min задает наименьшее количество делений полного угла (по умолчанию — 3). Дуга будет всегда делиться на участки равной длины, следовательно может случиться, что заданное число делений полного угла не будет соответствовать делению дуги на участки равной длины. Когда это происходит, Robot автоматически подбирает такое число, чтобы дугу можно было разделить на сегменты одинаковой длины.
- Длина стороны - при выборе этой опции задают длины сторон многоугольника, который вписан в дугу (максимально к ней приближается).
Когда выбирают опцию Закруглить, углы плиты скругляются, а величина радиуса кривизны может быть задана в поле Радиус.
