Создание ручных сочетаний

В этом разделе вы узнаете, как задать новые комбинации нагрузок и определить варианты нагружения для этих комбинаций вручную.

1. Продолжите работу в текущем проекте или откройте проект Plate_Applied_Loads.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите НагрузкиРучные сочетания.

   Появится диалоговое окно "Создание и изменение сочетания".

3. Оставьте значения по умолчанию для параметров Номер сочетания, Тип сочетания и Имя сочетания.
4. Нажмите OK.

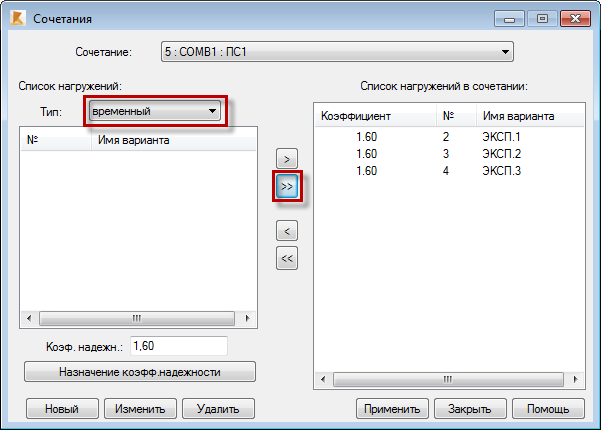

   Откроется диалоговое окно "Сочетания".

5. В списке Тип выберите пункт Временный для отображения только временных нагрузок.
6. Нажмите для переноса всех временных вариантов нагружений из левой панели в список вариантов в сочетании в правой панели.

7. Нажмите кнопку Применить.
8. Нажмите кнопку Новый.

   Появится диалоговое окно "Создание и изменение сочетания".

9. Выберите ПС2 в списке "Тип сочетания".
10. Оставьте значения по умолчанию для параметров Номер сочетания и Имя сочетания.

11. Нажмите OK.

    Откроется диалоговое окно "Сочетания".

12. Нажмите для переноса всех временных вариантов нагружений из левой панели в список вариантов в сочетании в правой панели.
13. Нажмите Применить и закройте диалоговое окно Сочетания.

    Комбинации нагрузок COMB1 и COMB2 будут добавлены в список определенных вариантов нагружений.


    Совет: Щелкните (Символы нагрузки) в нижней части области рисования, чтобы отобразить символы нагрузки.
14. Сохраните проект под именем Plate_Combinations.rtd.
