Угол Гамма

Диалоговое окно Угол гамма для изменения положения местных осей сечения стержня можно открыть двумя способами:

• выбирают команду меню Геометрия / Свойства / Угол гамма;
• Щелкните значок .

Для назначения угла Гамма необходимо:

1. Выберите стержни, для которых позиция локальной системы координат должна быть изменена. Для этого необходимо ввести номера стержней в поле Список стержней или осуществить графический выбор на экране.
2. ввести значение угла Гамма,
3. нажать кнопку Применить.

Возможны три способа ввода угла Гамма:

• ввести/выбрать числовое значение угла для выбранного стержня (поля Значение или Специальное);
• выбрать точку (опция Номер в поле Специальное), которая вместе с точками стержня определяет главную плоскость изгиба стержня;
• Выберите стержень с помощью параметров "Позиция" и "Номер" в поле "Специальное значение". Выбранные стержни поворачиваются таким образом, чтобы одна из главных осей стала перпендикулярной продольной оси выбранного стержня. Данный параметр используется, например, при создании стержней перекрытия. Последовательные этапы определения угла Гамма для конструкции перекрытия представлены на приведенном ниже рисунке.

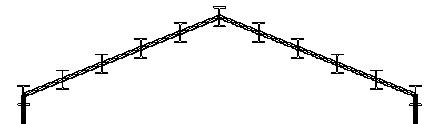

	Исходная позиция стержня

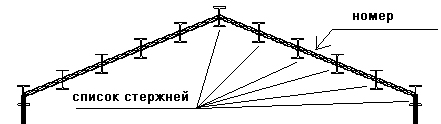

	После задания угла Гамма следующие стержни будут выбраны: В списке стержней введены номера всех обрешетен (это показано на рисунке как Список стержней). В поле Номер нужно ввести номер стержня, который определит плоскость вращения (это показано как Номер стержня на рисунке).

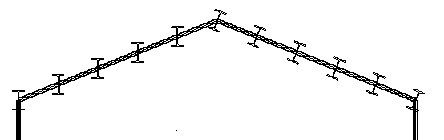

	Позиция стержня после определения угла Гамма.

Положительный угол определяется правилом правого винта.

Прим.: Для 3D каркасы, гамма угол можно задать значения в диапазоне от -360 °, (360 °). 2D структур, Угол гамма должно быть кратно угла 90°. Стержни, образующие плоскую конструкцию, могут быть повернута только на углы ±90°, ±180° или ±270°. Если для плоской конструкции назначаются иные значения угла Гамма, то Robot автоматически выполняет дополнительный поворот, так чтобы угол Гамма был кратным углу 90°.

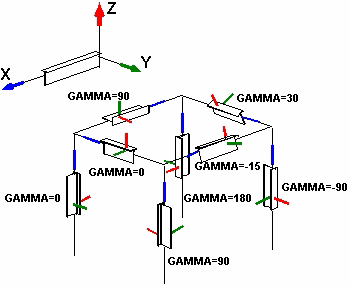

Ниже представлена стержневая система, на примере которой демонстрируются различные методы определения величины угла Гамма.

Прим.: Поворот локальной системы координат (для всех типов конструкций кроме пространственных рам и оболочек) имеет отношение только для определения положения сечения, но не работает при определении нагрузок. Нагрузки, заданные в локальной системе осей, всегда связаны с ее начальным положением. В случае пространственных рам и оболочек, если нагрузка задана в локальной системе координат, то поворот локальной системы приводит к повороту нагрузки.

См. также:

Местная система координат стержней
