Расчет напряжений в грунте

Напряжения под фундаментом получаются от внешних нагрузок, собственногов еса фундамента и вышележащих слоевю Применяется линейная модель, не допускающая растягивающих напряжений в грунте.

По СНиПу 2.02.01-83 и PN-81/B-03020 проводится расчет средних напряжений. Среднее значение напряжений принимается во внимание без учета зоны нулевого напряжения.

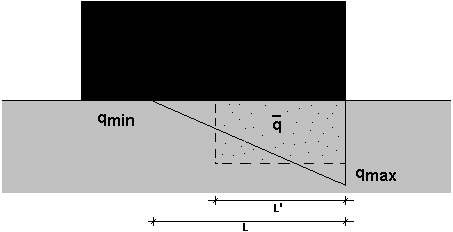

При работе с нормами ACI, BS 8004:1986, CSA, EN 1997-1:2004 и ENV 1997-1:1994 (EC 7) нужно выбирать опцию "Учесть пластическое перераспределение допустимых напряжения". Когда применяются ACI, то эта опция активизируется по умолчснию. Она заменяет напряжение в грунте треугольным или трапециедальным распределением для эквивалентного напряжения с прямоугольным распределением 'Foundation analysis and design', Joseph E. Bowles). Это выражается формулой.

где

ς max min - значение максимального и минимального напряжения (для треугольной нагрузки ς min = 0).

Длина действующей нагрузки рассчитывается по формуле, представленной ниже:

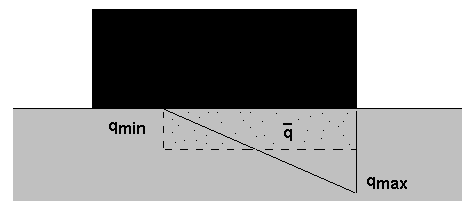

Для французских норм DTU 13.12 и Fascicule 62 Titre V, формула для эквивалентного напряжения упрощается, тем не менее получаются результаты, сопоставимые с ACI:

.

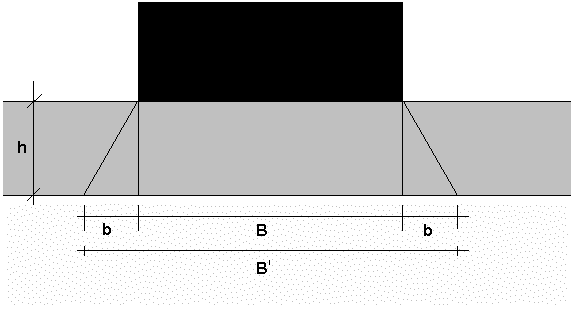

Для многослойных грунтов вычисление напряжений производится для уровней верхних границ слоев, которые располагаются под фундаментом. Вычисления осуществляются так же, как и для грунта, лежащего непосредственно под фундаментом. Только добавляются нагрузки на фундамент, собственный вес фундамента и вес выше лежащего грунта, а также вес слоев грунта над верхней границей рассчитываемого слоя. При расчете принят метод расчета эквивалентных размеров фундамента (например, область воздействий)..

По нормам ACI, BS 8004:1986, CSA, EN 1997-1:2004 и ENV 1997-1:1994 (EC 7), DTU 13.12 и Fascicule 62 Titre V принимается следующее:

2 * b = h / 2.

По СНиПу 2.02.01-83 и PN-81/B-03020:

.
