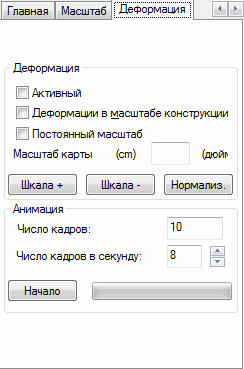

При переходе на закладку "Деформация" в диалоговом окне Карты для 3D-тела можно упорядочить карты деформаций.
Можно выбрать следующие опции.
- Активная Если эта опция выбрана на представленной выше закладке, на экране будет показана деформация;
- Постоянный масштаб. Если выбрать эту опцию, то для все представленных эпюр и графиков масштаб будет одинаковый. Эта опция связана с опцией Коэффициент масштаба – в этом поле редактирования необходимо указать коэффициент, на который будут умножены величины деформации конструкции; Постоянный масштаб – если эта опция активизирована, то один и тот же масштаб будет выбран для всех представленных эпюр (опция подходит, например, при сравнении результатов, для выбранной силы в сечении, полученных для различных вариантов нагружения,).
- Деформация в масштабе конструкции. Если эта опция включена, то реальные величины деформаций конструкции будут показаны в размерах конструкции. Эта опция связана с опцией Коэффициент масштаба Необходимо указать коэффициент, на который будут умножены величины деформации конструкции;
- Масштаб +. При нажатии на эту кнопку количество единиц на 1 см эпюры выбранной величины увеличивается
- Масштаб -. При нажатии на эту кнопку количество единиц на 1см эпюры выбранной величины увеличивается
- "Нормализовать". При нажатии на эту кнопку представлются карты выбранных параметров, при котором масштаб соответствует максимальному и минимальному значениям выбранного параметра;
- Для того, чтобы запустить анимацию, должны быть заданы два анимационных параметра:
- количество кадров и
- количество кадров в секунду.
- Выберите "Начало".
При представлении анимации на экране появляется панель инструментов, позволяющая останавливать анимацию, запускать ее опять, прокручивать и т.д. Созданная анимация деформации конструкции может быть сохранена в формат файле a *.avi. Можно также импортировать и просматривать *.avi формат файл, содержащий ранее созданную деформацию конструкции.
Различие между двумя опциями: Масштаб карты на 1 и Деформация в масштабе конструкции может быть замечено при повороте конструкции на экране. Для опции Масштаб карты на 1 размер деформации остается неизменным, а для опции Деформация в масштабе конструкции деформация подгоняется к размерам конструкции на экране.
