Эта опция параметр позволяет производить детальный расчет элементов из древесины. Детальный расчет конструкций запускается нажатием на кнопку "Детальный" в диалоговом окне с подробными результатами по нормам NF EN 1995-1:2005/NA:2010/A1:2008.
Программа позволяет производить дополнительный расчет по нормам NF EN 1995-1:2005/NA:2010/A1:2008:
- прочность на изгиб при сжатии перпендикулярно волокнам опоры (раздел 6.1.5);
- прочность балки с отверстиями при срезе (раздел 6.6);
- прочность балки с пазом в опоре при срезе (раздел 6.5.2).
Каждый пункт расчета из приведенного списка выполняется независимо друг от друга, поэтому каждый из них может быть запущен по отдельности. Чтобы использовать опции Параметры расчета и Расчеты пользователю необходимо активировать опцию Учесть при расчете в верхней части диалогового окна на каждой закладке.
Диалоговое окно состоит из трех закладок:
Поперечное сжатие;
Отверстия;
Разрезы.
Закладка Поперечное сжатие (п. 6.1.5)
Параметры на данной закладке используются для проверки прочности при сжатии, перпендикулярном волокну балки под воздействием сжимающего усилия F к верхней или нижней стороне балки.
При выборе опции Конец балки с реакцией опоры F можно определять параметры (L, a, F), которые необходимы при определении коэффициента kc,90 в соответствии с пунктом 6.1.5.(3). Это предполагает, что на конце балки есть реакция опоры F, действующая с нижней стороны балки. Кроме того, допускается, что опора располагается на расстоянии a ≤ h/3 и рассматривается как внешняя (если это не нужно, то расчет выполняется как для внутренней опоры).
При выборе опции Верхняя сторона балки под воздействием сосредоточенной силы F можно определять параметры (L, L1, a, Ls, as, F), которые необходимы при определении коэффициента Kc, 90 в соответствии с пунктом:
- 6.1.5.(5), если отношение высоты балки к ее толщине соответствует h/b ≤ 2,5
- 6.1.5.(6), если соотношение высоты балки ее толщине соответствует h/b > 2,5.
Программа определяет соответствующую расчетную длину распределения нагрузки, как показано на рисунках 6.3 и 6.4. Также можно выбрать метод опирания балки одной из следующих опций: Непрерывная Опора или Дискретная опора.

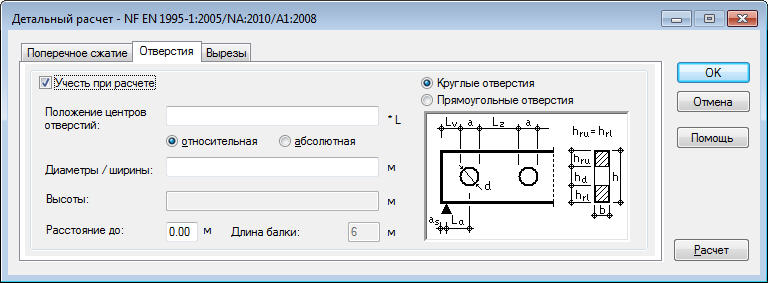

Закладка Отверстия (раздел 6.6)
Параметры на этой закладке предназначены для проверки прочности балки с отверстиями при срезе. Выполняется проверка всех созданных пользователем отверстий. Программа автоматически считывает значения поперечных усилий, действующих в точках, где расположены отверстия для определения нагружения. Перед началом расчета, необходимо проверить являются ли установленные отверстия геометрически правильными, если определяется ошибка, появляется соответствующее предупреждение.
Существует два типа отверстий: круглые и прямоугольные (тип отверстия, может быть выбран в верхней части диалогового окна).
Однако, необходимо помнить, что количество координат центров отверстий должно совпадать с количеством диаметров/толщин и высот (для прямоугольных отверстий).

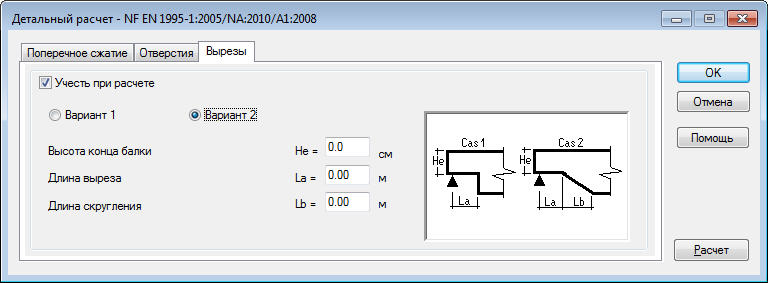

Закладка Разрезы (раздел 6.5.2)
Параметры на данной закладке используются для проверки прочности среза балки с пазами в опорах. Проверка выполняется для одного из концов балки в точке, в которой имеется наибольшая поперечная сила. Программа автоматически считывает значения поперечной силы, действующей на концы балки для определения варианта нагружений.
Возможно определить два варианта пазов балки: "Вариант 1" и "Вариант 2".
Каждая закладка содержит опцию Учесть при расчете. Если данная опция не выбрана, то расчет сжатия, например, сжатие перпендикулярно волокну не будет выполнен, и ни один из параметров на этой закладке не будет доступен. Если в опциях расчета опция Учесть при расчет активна, то тогда на любой из закладок при расчете, например, сжатие перпендикулярно волокну будет выполнено после указания нескольких параметров.
После определения параметров, имеющихся в диалоговом окне, и нажатия на кнопку Расчет, дополнительный расчет деревянных элементов будет выполнен. После того, как он будет завершен, программа выдает отчет по расчету, который содержит результаты выполненного расчета.
