Комбинации норм создаются на основе файлов с расширением rgl. Файлы с техническими нормами доступны для редактирования текстовых файлов. Однако, чтобы сделать работу по техническим условиям сочетаний норм более эффективной, рекомендуется использовать Редактор сочетаний правил.
Описание файла
Линии начинающиеся с символа '|' содержат комментарии и игнорируются при расчете.
Остальные линии должны начинаться с ключевых слов, которые распознаются при расчете.
Ключевые слова
Правила описания технических условий:
Нормы: ключевые слова (полужирным)
имя Дополнительный аргумент (курсив)
Имя Обязательный аргумент (полужирный курсив)
Заголовок:
Нормы:имя Название технических условий
Материал: тип Технических условий (1- сталь, 2- бетон, 3- алюминий, 4- брус)
Версия: номер версии Программы, в которой он был реализован
Характеристики:
Операции: номер Номер различных характеристик нагрузок (подтипы включены)
Статическая:(имя подтипа): статическая нагрузка
Динамическая: (имя подтипа): динамическая нагрузка
Ветер:(имя подтипа): ветровая нагрузка
Снег:(имя подтипа): снеговая нагрузка
Температура: (имя подтипа): тепловая нагрузка
Случай:(имя подтипа): случайная нагрузка
Сейсмическая:(имя подтипа): сейсмическая нагрузка
Сочетания:
Сочетания: количество Количество различных выражений (правил), определяющихся способом формирования сочетаний
ПС1: (тип): формула Сочетания используется для проверки нагрузочной способности
ПС2: (тип): формула Сочетания используется для проверки работоспособности
ПСО: (тип): формула Сочетания используется для проверки случайного состояния
SPC: (тип): формула Сочетания используется для проверки особого состояния
Создание файла содержащего технические нормы
Файл состоит из трех основных частей: заголовок, описание природных факторов и описание формул сочетаний. Формулировки типовых технических норм описаны на основе технических условий для американских норм для проектирования стальных конструкций LFRD (Lfrd.rgl). В технических условиях нет комментариев.
Заголовок содержит название условий, тип конструкции (материал) для проектирования и версию программного обеспечения. Последние два пункта заголовка создают данные и не содержат обязательных аргументов.
Для примера, заголовок отображается следующим образом:
".....
Нормы LRFD
Материал: 1,
Версия: 11,0
......"
Описание характерных факторов содержит значения коэффициентов для каждого из видов (подвидов), используемых в технических нормах. Для каждой из характеристик описание содержит тип характеристики описанный с ключевым словом. При необходимости, имя подтипа и список факторов, разделенных промежутками, могут использоваться. Robot обеспечивает 14 различными факторами: γ max γ min γ s γ a ψ 0,1 ψ 0,2 ψ 0,3 ψ 0,n ψ 1 ψ 2,1 ψ 2,n ψ K ξ min ξ max , соответственно. Их названия соответствуют символам, используемым в Еврокоде, но смысл коэффициентов универсален. Как правило, это факторы частичной безопасности (γ max γ min γ s γ a ) и факторы одновременности (такие остаются). Во время образования нового подвида нагрузки этому подвиду должны быть присвоены новые коэффициенты. Дефис, указывает на то, что данный фактор не отображаются. Определению подвидов предшествует спецификация общего количества видов с подвидами.
Пример определения вида выглядит следующим образом.
"...
Операции: 8
Статическая:: 1.2 0.9 1.0 1.4 - - - - - - - -
Динамическая::1.0 - 1.0 - 0.0 0.0 - 1.0 1.6 0.5 0.5 -
Ветер::1.0 - 1.0 - 0.0 0.8 - 1.0 1.3 0.0 0.0 -
Снег::1.0 - 1.0 - 1.6 0.0 - 1.0 1.6 0.5 0.2 -
Снег:динамическое перекрытие:1.0 - 1.0 - 1.6 0.0 - 1.0 1.6 0.5 0.2 -
Температура::0.0 - - - - - - 0.0 0.0 - - -
Случайная::- - - 1.0 - - - - - - - -
Сейсмическая::- - - 1.5 - - - - - - - -
..."
Пример технических условий информирует о том, что восемь видов нагрузок будет использоваться, включая один подтип снеговых нагрузок - Динамическое перекрытие Каждая описанная нагрузка важна для описания норм безопасности и факторов одновременности.
Описание сочетаний формул содержит ключевые слова, описывающие сочетания типов с определенной формулой для создания сочетаний. Каждая формула состоит из четырех нагрузок: статическая, динамическая, случайная и сейсмическая. Нагрузки связаны друг с другом с помощью символов. В выражениях пользователь определяет значения, которые могут быть применены к числам стандартных компонентов. Если данная часть формулы не отображается, она приравнивается 0. До определения формулы, определяется их число.
Формул сочетаний выглядят следующим образом.
"...
Сочетания: 5
ПС1:Стандарт: 4 + 20 + 0 + 0
ПС1:Снег/Ветер: 4 + 23 + 0 + 0
ПС1:Стадия строительства: 5 + 0 + 0 + 0
ПС1::Землетрясение: 4 + 27 + 0 + 17
ПС2:Стандарт: 1 + 6 + 0 + 0
..."
Технические условия по нормам LRFD обеспечивают пять сочетаний типов: 4 для ПС1 и 1 для ПС2. Трем типам формул для ПС1 присваиваются дополнительные имена, которые упрощают их идентификацию; это: Снег/Ветер, Стадия строительства и Землетрясение:, соответственно.
ПС1: формула Землетрясения состоит из статической, динамической и сейсмические нагрузки (случайной нагрузке присвоен 0, чтобы игнорировать в данном сочетании). Для получения списка стандартных компонентов или описания технических условий, применяется следующее.

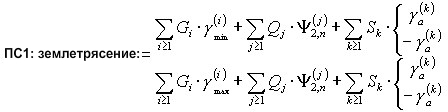

Полное представление формулы для данного сочетания выполняется следующим образом.
