Параметры сейсмического расчета (нормы США: ASCE 7-10/IBC 2009)

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависит от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

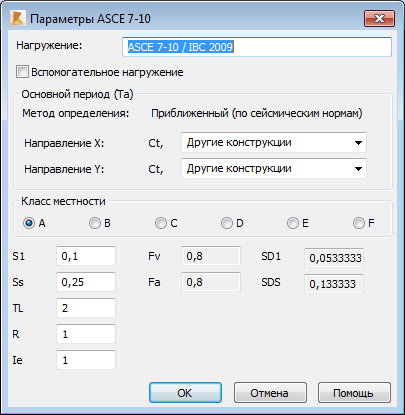

Приближенный метод

Основной период Та рассчитывается из уравнения 4.6:

T_a = C_t * h_n ^х

где

С_t - коэффициент периода сооружения в зависимости от типа используемой системы сопротивления сейсмической силе (из норм);

x = переменная формулы периода сооружения (из норм);

h - выота конструкции (m), которая определяется как разница между "Диапазоном конструкции" и "Базовым уровнем".

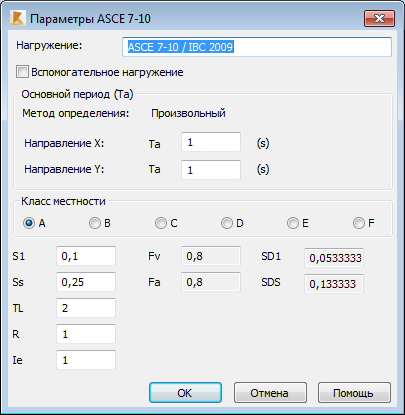

Метод пользователя

Определяется только Та в обоих направлениях.

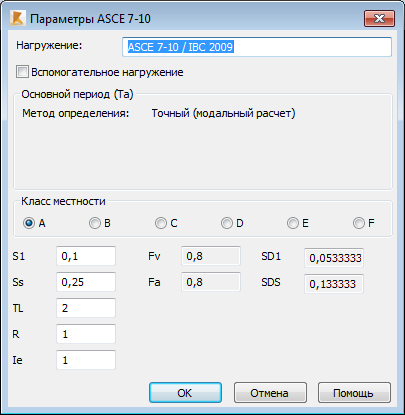

Точный метод

Здесь можно рассчитать точное значение в обоих направлених X и Y. Если в диалоговом окне Сейсмический расчет отключить параметр "Периоды с максимальным участием масс", то становится активна первая форма в направлении, где активно большее количество масс. Если же она будет включена, то та из форм, которая удовлетворяет всем ограничениям и где больше мас, активная в направлении. Максимальный период рассчитывается по формуле:

T_max = Cu * Ta,

где

Cu - верхний предельный коэффициент (таблица 12.8-1),

T_a - приблизительный период

Параметры норм.

Чтобы выполнить сейсмический расчет в соответствии с правилами данными в нормах, необходимо определить следующие параметры:

• Класс местности (A, B, C, D, E или F) определяется в зависимости от характеристик грунтов данной местности в соответствии с главой 20 ASCE 7.
• Ускорение спектральной чувствительности, как указано в разделе 1613.3.1, показано на рисунках с 1613.3.1 (1) по 1613.3.1 (6):
  • S₁ - параметр ускорения для односекундного периода;
  • S_s - параметр ускорения для коротких периодов;
• T_L - длинный переходный период, указанные в соответствии с нормами ASCE 7-05, как показано на рис. 22-15, а также рис. 22-20.
• I - коэффициент надежности по ответственности в соответствии с разделом 11.5.1 ASCE 7-05.
• R - изменение коэффициента ответа, как указано в ASCE 7-05, таблицы 12.2-1

Сдвиг основания

Основная поперечная сила рассчитывается по формуле:

F_x = V * w_x * h^k _x / (Σ w_i * h_i) (eq. 12.8-11 и 12.8-12)

где

w_x и w_i - вес этажа;

h - высота от базового уровня для соответствующего уровня этажа;

V — основная поперечная сила (это значение уже вычислено в Robot);

k - переменная зависит от значения периода:

Период	k
< 0,5 с	1
0,5 - 2,5 с	Линейная интерполяция.
> 2,5 с	2
