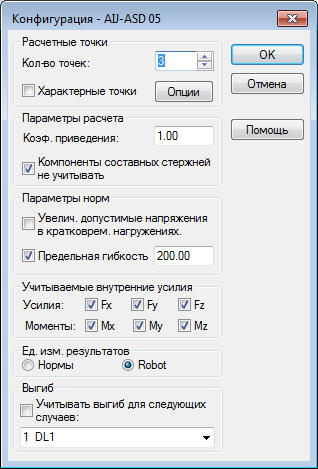

В диалоговом окне Конфигурация могут быть заданы параметры для проверки стального профиля (по японским нормам). Диалоговое окно открывается при нажатии на кнопку Конфигурация в диалоговом окне Расчеты. Диалоговое окно показано на иллюстрации ниже.
В указанном диалоговом окне могут быть заданы следующие параметры расчета:
- Расчетные точки; они могут быть определены двумя способами:
= определением количества точек по длине элемента (точки равномерно распределяются по длине элемента) – опция Количество точек ;
= с помощью задания координат характерных точек; для этого нужно включить опцию Характерные точки и нажать на кнопку Опции; в результате откроется диалоговое окно Расчет характерных точек;
- коэффициент приведения, определяющий коэффициент, на который будет умножено значение предела пластичности (увеличение/уменьшение значения предела пластичности).
Если опция Компоненты составных стержней не учитываются отключена, то программа не будет распознавать компоненты таких стержней в процессе расчета составных стержней.
В средней части диалогового окна есть параметры, которые определяются в соответствии с нормами:
- Увеличить Допустимые нагрузки при случаях - если этот параметр включен, то Допустимые нагрузки увеличиваются в соответствии с заданным с п.5.6. Программа не распознает автоматически, если параметры, определенные для расчета являются краткосрочными. Именно пользователь определяет, какие параметры будут учтены при расчете.
- Предел прогиба; если этот параметр включен, то проверка элемента выполняется; в поле "прогиб" пользователь может изменить принятое по умолчанию значение в соответствии с гибкостью сечения по п 11.2 норм.
В средней части диалогового окна, можно также выбрать внутренние усилия, учитывающие нормы расчета профиля. Включение опции (например,"fx") приводит к включению опции "fx Сила" в расчет. Кроме того, здесь можно выбрать единицы измерения для результатов расчета элемента. Результаты могут быть представлены в единицах, используемых в выбранном стальных нормах, или в единицах, используемых в программе Robot.
В нижней части диалогового окна находится список для выбора варианта нагружения (нагрузка от собственного веса), для которого рассчитанные смещения рассматриваются как первоначальные деформации конструкции. Тогда должна быть включена опция Учитывать прогиб для следующих нагружений.
