На панели "Болты стенки" указываются параметры болтов, которыми плита соединяется со стенками стержня.
Элементы диалогового окна
- Диаметр
- Выберите диаметр болтов.
- Класс болта
- Выберите класс болта.
- Часть среза
- Укажите, нарезана ли резьба на части болта, работающей на срез.
- Категория соединения
- Укажите категорию соединения.
- Коэффициент скольжения/коэффициент
- Для болтов категорий B и C укажите коэффициент скольжения и коэффициент Ks.
- По центру
- Автоматическое вычисление расстояния e1 между болтом и центром соединения по следующей формуле:
e1 = 0.5 * (hp - (r - 1) * p1).
Прим.: Если соединение симметрично, этот параметр невозможно отключить. - Количество рядков
- Укажите количество рядков болтов, которое требуется создать. Прим.: Рядки обозначаются на панели предварительного просмотра буквой "r".
- Количество столбцов
- Укажите количество столбцов болтов, которое требуется создать. Прим.: Столбцы обозначаются на панели предварительного просмотра буквой "c".
- Расстояние e1
- Укажите расстояние между болтом и внешней кромкой сплошной стенки Прим.: Это расстояние обозначается на панели предварительного просмотра значением "e1".
- Шаг по вертикали
- Введите шаг по вертикали между болтами. Прим.: Это расстояние обозначается на панели предварительного просмотра как "p1".
- Расстояние e2
- Укажите расстояние между болтом и внешней кромкой сплошной стенки Прим.: Это расстояние обозначается на панели предварительного просмотра значением "e2".
- Шаг по горизонтали
- Введите шаг по горизонтали между болтами. Прим.: Это расстояние обозначается на панели предварительного просмотра как "p2".

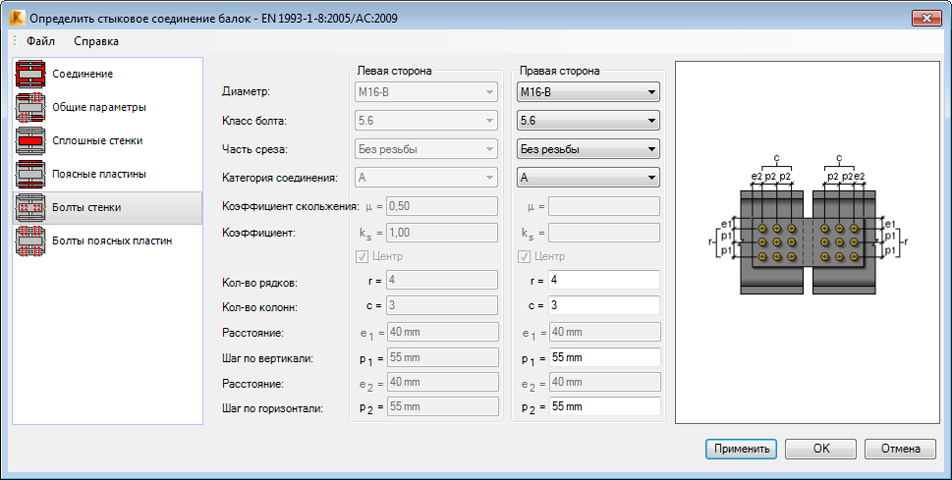

Стыковое соединение балок

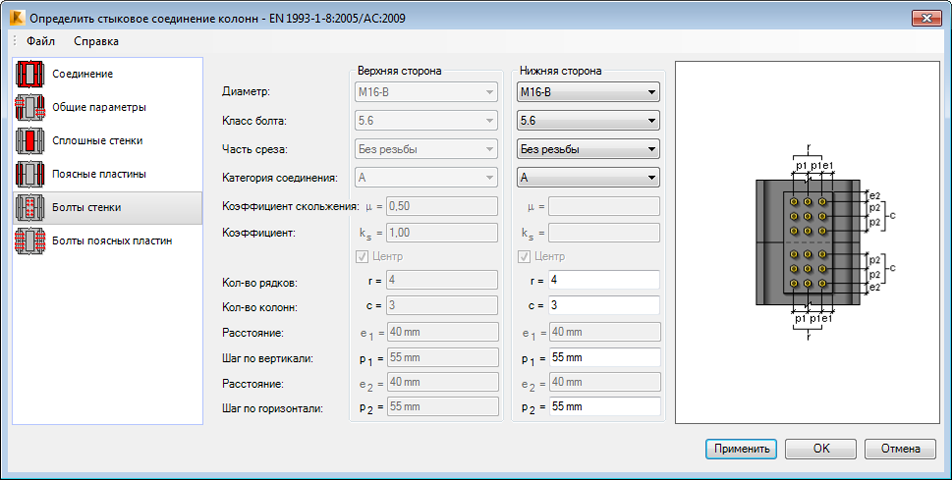

Стыковое соединение колонн
