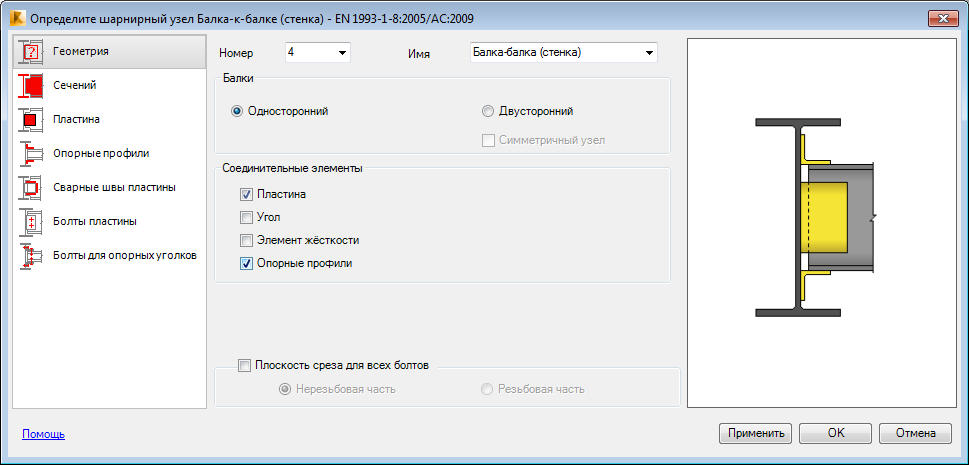

На вкладке "Геометрия" определяются основные элементы соединения:
- тип соединения (одно- или двухстороннее);
При выборе параметра "Две стороны" становится доступным параметр "Симметричный узел". Если этот флажок установлен, соединение балок на двух сторонах главной балки симметрично относительно главной балки.
- Элемент, соединяющий главную балку с балкой:
- пластина;
- угол.
- Дополнительные элементы жесткости для соединения:
- ребра жесткости;
- опорные профили.
- Плоскость среза для всех болтов:
- нерезьбовая часть;
- резьбовая часть.
Прим.: Количество вкладок в данном диалоговом окне зависит от выбранного типа соединительных элементов, дополнительных элементов жесткости и типа соединения (сварного или болтового).
