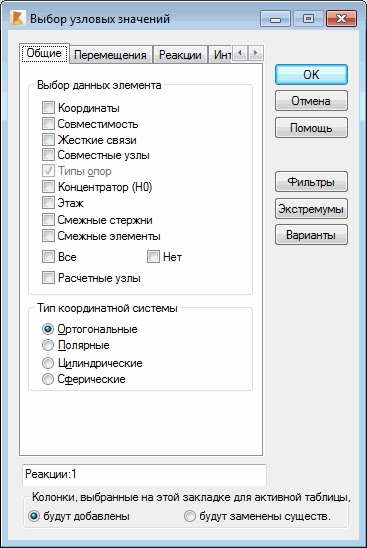

Выбираем диалоговое окно Выбор узловых значений чтобы перейти на закладку Общие, для просмотра значений, относящихся к узлам конструкций.
В поле Выбор данных элемента для представления в таблице могут быть выбраны следующие значения, относящиеся к узлам отдельной конструкции:
- координаты - координаты узлов конструкции.
- совместимые узлы - совместимость узлов описанных в узлах конструкции;
- жесткие соединения - жесткое соединения описанных в узлах конструкции.
- типы опор.
- узлы, где размещаются концентраторы (генерация сетки конечных элементов для плит и -оболочечных конструкций),
- Тип системы координат - в Robot можно выбрать одну из следующих систем координат: Декартовая, полярная, цилиндрическая и сферическая.
Кроме того, таблица может представлять список пояснительных записок и информацию о стержнях и граничных элементах, соединенных в узле:
- после включения опции Смежные стержни в таблицу добавится столбец, в котором будут отображены номера стержней, прикрепленных к каждому узлу;
- после включения опции Смежные элементы в таблицу добавится столбец, в котором будут отображены номера смежных конечных элементов (стержневых, плоских или объемных) для каждого узла;
- после включения опции Совместимые узлы в таблицу добавится столбец, в котором будут отображены номера узла, совместимого с расчетным элементом DSC для каждого узла;
- после включения опции Расчетные узлы, расчетные узлы будут таким же образом добавлены в список узлов. Список расчетных узлов не доступен на закладке редактирования в таблице узлов.
