Деформации

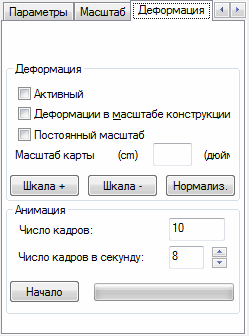

Как только в диалоговом окне Карты выбрана закладка "Деформация", диалоговое окно принимает показанный ниже вид.

В дополнительном диалоговом окне предусмотрены следующие опции:

• Активная. Если эта опция выбрана на представленной выше закладке, на экране будет показана деформация;
• Постоянный масштаб. Если выбрать эту опцию, то для все представленных эпюр и графиков масштаб будет одинаковый. Это удобно, когда нужно сравнить результаты от разных нагружений.
• Масштаб +. При нажатии на эту кнопку количество единиц на 1 см эпюры выбранной величины увеличивается
• Масштаб -. При нажатии на эту кнопку количество единиц на 1см эпюры выбранной величины увеличивается
• Нормализовать. при нажатии на эту кнопку представлются карты выбранных параметров, при котором масштаб соответствует максимальному и минимальному значениям выбранного параметра;
• "Анимация" - при помощи этой опци на экране можно увидеть деформацию конструкции. Для этого необходимо:

  1. задать количество рам;

  2. задать частоту смены кадров;

  3. нажать на кнопку запуска.

  При представлении анимации на экране появляется панель инструментов, позволяющая останавливать анимацию. Созданная анимация деформации конструкции может быть сохранена в формат файле a *.avi. Можно также импортировать и просматривать *.avi формат файл, содержащий ранее созданную деформацию конструкции.
