Проверка прогиба для фактической арматуры

В этом разделе вы узнаете, как проверить прогиб для фактической арматуры.

1. Продолжите работу в текущем проекте или откройте проект Plate_Provided_Reinforcement.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите (Анализ Проверка).

   Откроется диалоговое окно "Проверка".

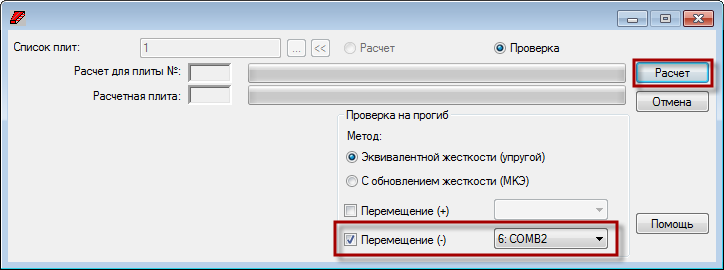

3. В диалоговом окне "Проверка" установите следующие параметры:
   • Выберите Перемещение (-) и убедитесь, что выбрано значение 6: COMB2,
   • Щелкните Расчет.


   Откроется диалоговое окно "Состояние расчета", в котором будет отображена информация о допустимом значении угла отклонения плиты, которое было превышено.

4. Закройте сообщение Состояние расчета.
5. Закройте диалоговое окно Проверка.
6. Перейдите в диалоговое окно "Армирование плиты и оболочки" и задайте следующие параметры:
   • В группе Результаты по КЭ щелкните (Карта прогибов),
   • В группе Показать снимите флажок Сеть.

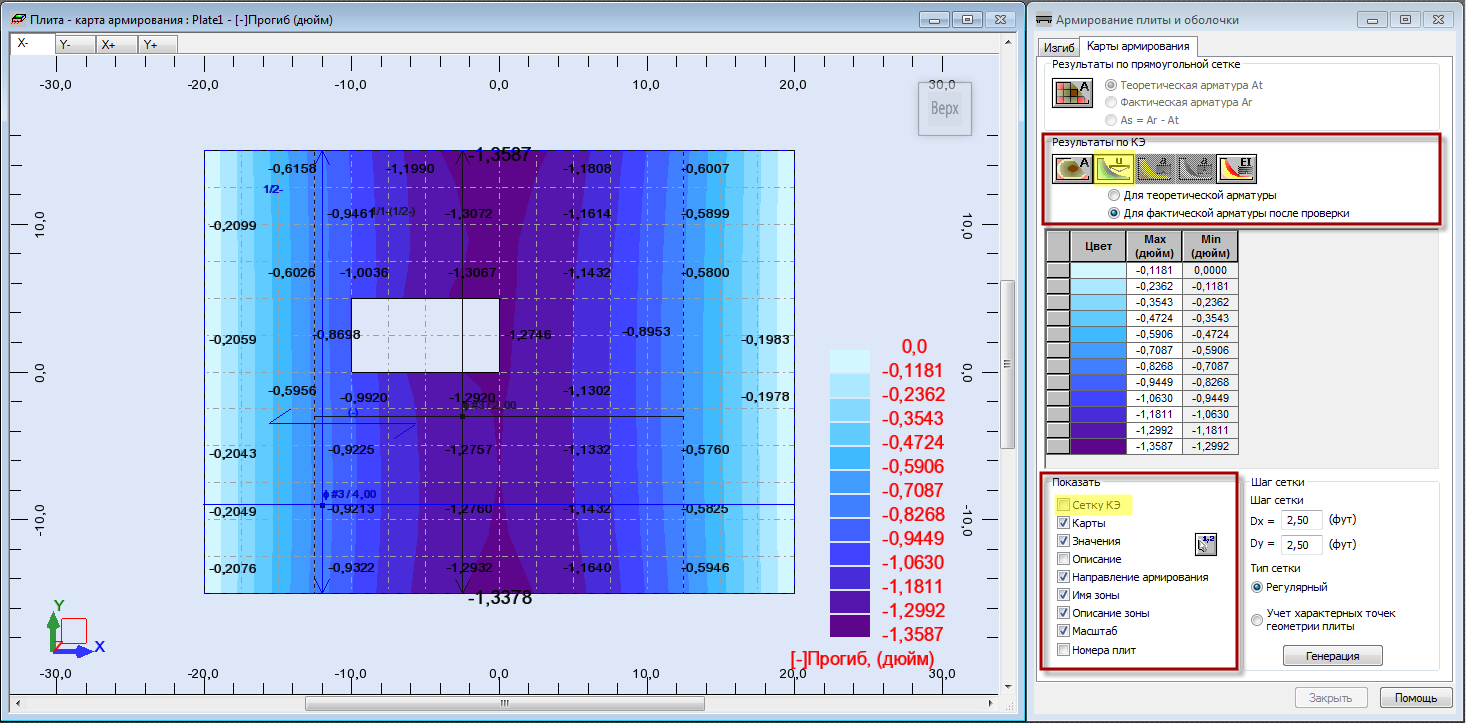

   Карта прогиба будет отображена на виде.


   Прим.: Прогиб меньше, чем для теоретического армирования, но все еще превышает лимит и равен -1.3587. На следующем этапе вы научитесь изменять фактическую арматуру.
7. Сохраните проект под именем Plate_Provided_Reinforcement_Verification.rtd.
