Отображение конечной арматуры и чертежей

В этом разделе вы узнаете, как выполнить отображения конечной арматуры на виде и в табличной форме.

1. Продолжите работу в текущем проекте или откройте проект Plate_Provided_Reinforcement_Deflection.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. В стандартной панели инструментов разверните раскрывающийся список "Расположения" и выберите Плита — армирование, как показано ниже.


   Размещение делится на четыре части: Инспектор ж/б компонентов, вид "Плита — армирование" (верхнее и нижнее), диалоговое окно "Арматурные стержни" и Таблица армирования.

3. Нажмите (Расчет Расчеты).

   Откроется диалоговое окно "Расчеты".

4. Щелкните Расчет.

   Верхняя арматура отображается на вкладке "+".

5. Перейдите к виду Плита — армирование и нажмите кнопку для отображения нижней арматуры.

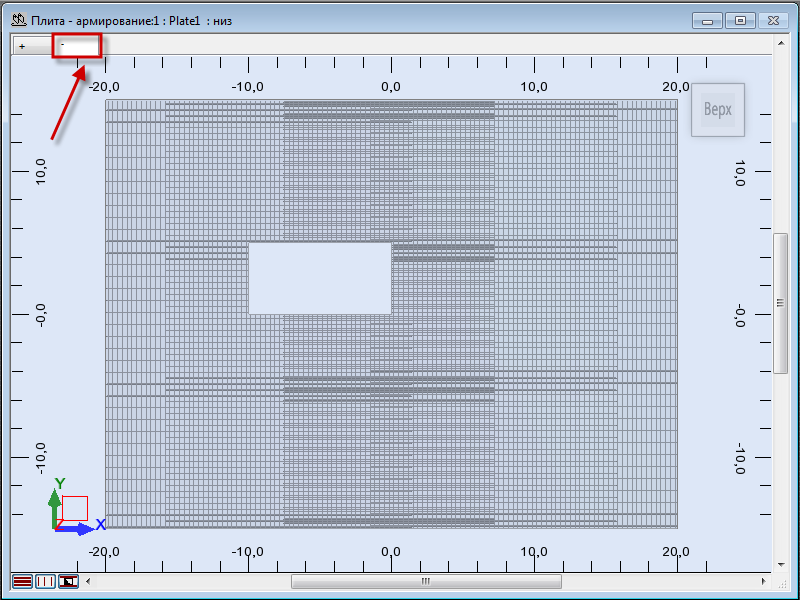

   Совет: Для представления выбранного типа арматуры (основная арматура, конструктивная или арматура отверстий), щелкните на одной из вкладок, выделенной на приведенном ниже рисунке. Вкладки расположены в левом нижнем углу области чертежа. По умолчанию программа представляет все типы арматуры.


6. Перейдите к таблице арматуры и выберите строку 12.

   Строка будет выделена черным цветом, а выбранная арматура выделяется на виде красным цветом.


   Совет: Можно открепить диалоговые окна "Таблица армирования" или "Арматурные стержни", щелкнув на иконке, как показано на рисунке ниже. Также можно закрыть и снова открыть их при необходимости, щелкнув АрмированиеТаблица армирования (или Свойства стержня).


7. Нажмите (Результаты Чертежи).

   Откроется размещение "Заключительный чертеж". Размещение делится на две части: Инспектор ж/б компонентов и Вид чертежа.

8. Нажмите Вид Следующий чертеж или нажмите стрелку вправо на клавиатуре для отображения следующего чертежа.

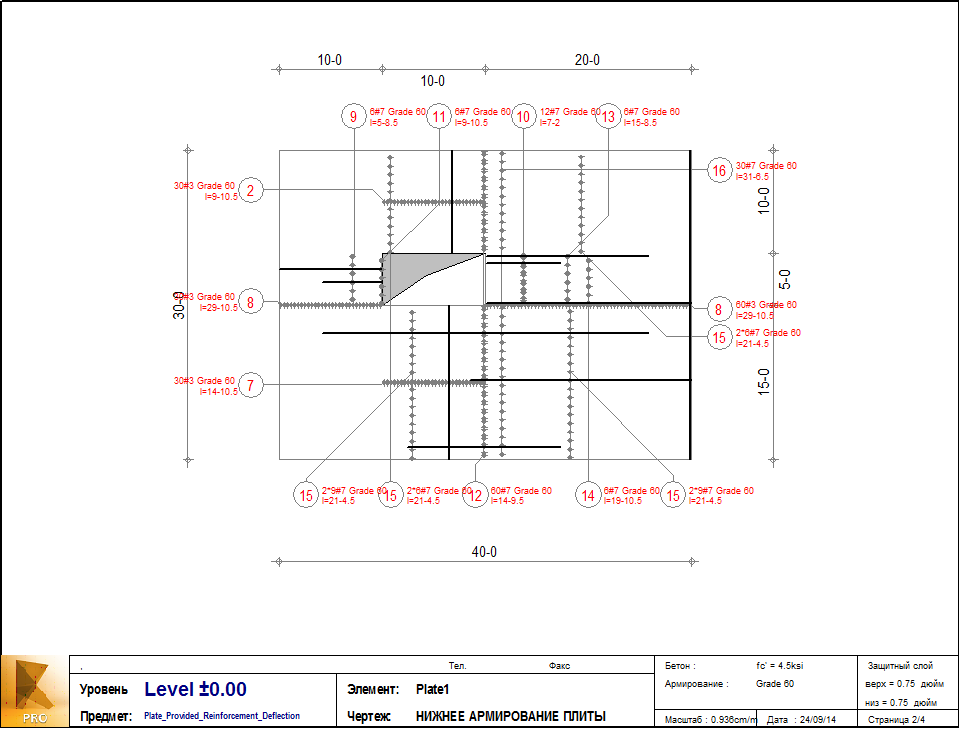

9. На виде чертежа появится чертеж нижнего армирования плиты.

   Совет: Для редактирования/изменения элементов чертежа и их содержимого нажмите (Вид Компоненты чертежа). Для получения дополнительных сведений см. раздел Заключительные чертежи — Описание.
10. Сохраните проект под именем Plate_Provided_Reinforcement_END.rtd.

Щелкните здесь, чтобы перейти к спецификации.
