Геометрия

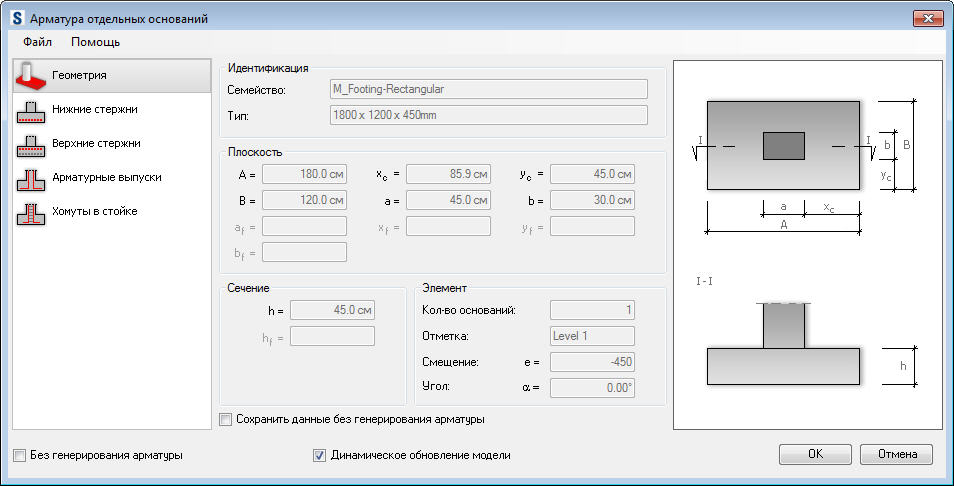

Если модуль Арматура отдельных фундаментов загружается из Autodesk® Revit®.

Геометрические характеристики отдельного фундамента:

• параметры идентификации (семейство и тип) отдельного фундамента, загруженного из модели Revit;
• размеры в плане;
• размеры сечения;
• такие параметры, как количество фундаментов, отметка, смещение и угол.

Допустимые формы отдельного фундамента и колонны:

• Отдельный фундамент:
  • простой прямоугольник;
  • двойной прямоугольник;
  • трапеция;
• Присоединяемая колонна:
  • железобетонная прямоугольного сечения;
  • железобетонная круглого сечения;
  • стальная;
  • без колонны.

Если отключить параметр "Сохранить данные без генерирования арматуры", то арматурные стержни генерируются и отображаются в программе Autodesk® Revit®. Если же этот параметр включен, то генерируются данные по арматуре (и их можно использовать при перезапуске расширения), но арматурные стержни в Autodesk® Revit® не отображаются.

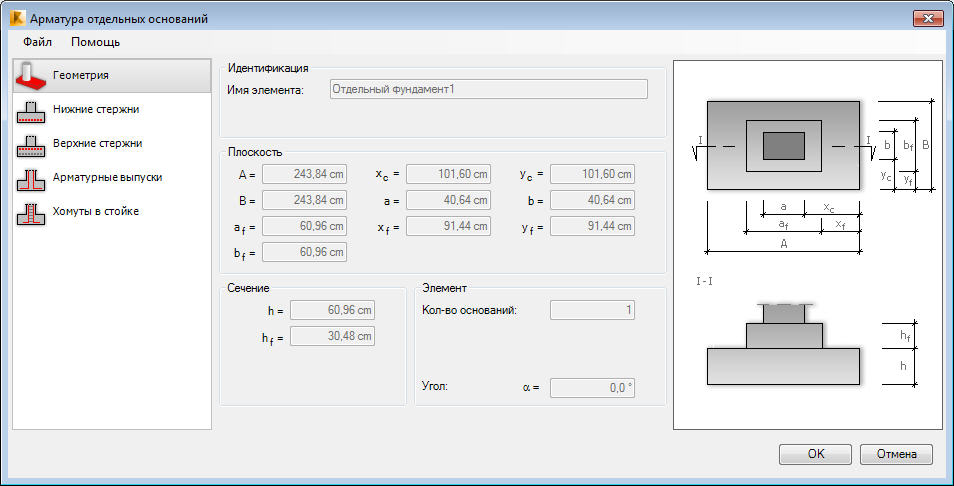

Если модуль Арматура отдельных фундаментов загружается из Autodesk Robot Structural Analysis 2015.

В верхней части диалогового окна указывают следующие данные:

• имя отдельного фундамента;
• количество определяемых отдельных фундаментов;
• размеры фундамента (на плане и на разрезе).

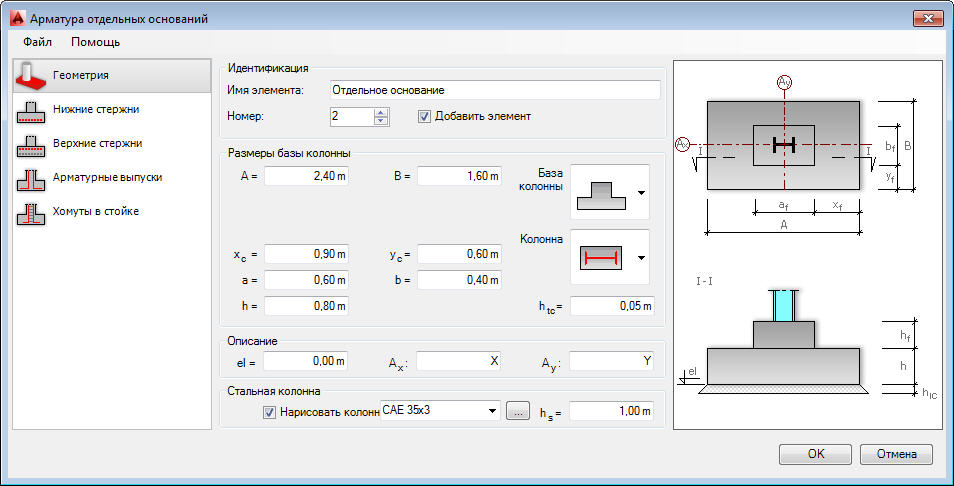

Если модуль Арматура отдельных фундаментов загружается из Autodesk® AutoCAD® Structural Detailing - Армирование.

В верхней части диалогового окна указывают следующие данные:

• имя отдельного фундамента;
• количество определяемых отдельных; оно влияет на состав спецификации стали;
• форма отдельного фундамента:
  1. прямоугольная;
  2. трапециевидная;
• форма присоединяемой колонны:
  1. прямоугольного сечения;
  2. круглого сечения;
  3. стальная.

Если включить опцию Добавить элемент, то при генерировании арматуры отдельного фундамента арматурные стержни будут группироваться в один элемент. Имя этого элемента (указанное в поле Имя элемента) добавится на закладку Модель в диалоговом окне Инспектор объектов в программе Autodesk® AutoCAD® Structural Detailing - Армирование.

После определения геометрии отдельного фундамента задают размеры фундамента и стойки присоединяемой колонны. На схематическом рисунке отдельного фундамента будет показана его форма со всеми размерами фундамента и колонны.

Можно задать еще и такие параметры:

• описание осей конструкции (по умолчанию, AX обозначает направление X, а Ay - ось Y, но можно эти значения можно менять);
• толщину подстилающего бетона htc;
• уровень отсчета отдельного фундамента el.

Опции в поле Стальная колонна доступны лишь тогда, когда выбрана колонна. Чтобы включить стальную колонну выбранного сечения в чертеж отдельного фундамента, выбирают опцию Рисовать колонну. Длина стальной колонны задается в поле hs.
