На панели "Поясные пластины" определяются геометрические размеры плит стержня с полками.
Элементы диалогового окна
Прим.: Если соединение несимметрично, панель "Поясные пластины" разделена на две панели:
- Верхние поясные пластины и Нижние поясные пластины в случае стыковых соединений балок;
- Правые поясные пластины и Левые поясные пластины в случае стыковых соединений колонн.
- По центру
- Автоматическое вычисление расстояние от кромки стержня и расстояния от верхней кромки стержня. Прим.: Если соединение симметрично, этот параметр невозможно отключить.
- Расстояние от правой/нижней кромки стержня
- Укажите расстояние между плитой и правой или нижней кромкой стержня. Прим.: Если выбран параметр По центру или если подключение симметрично, это расстояние рассчитывается автоматически.
- Расстояние от левой/верхней кромки стержня
- Укажите расстояние между плитой и левой или верхней кромкой стержня. Прим.: Если выбран параметр По центру или если подключение симметрично, это расстояние рассчитывается автоматически.
- Длина
- Введите длину плиты.
- Ширина
- Введите ширину плиты.
- Толщина
- Введите толщину плиты.
- Материал
- Выберите материал плиты.
- Расстояние от внешнего края полки стержня
- Укажите расстояние между кромками внутренней плиты и полки стержня.

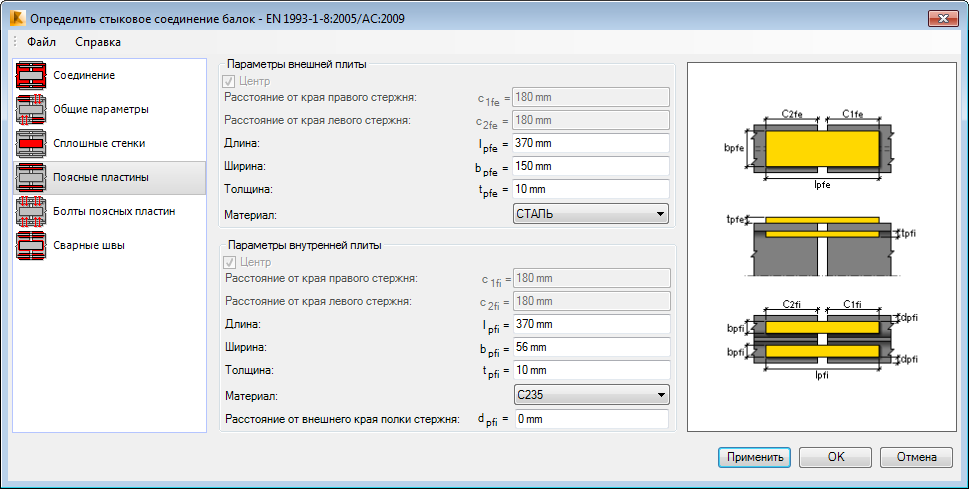

Стыковое соединение балок

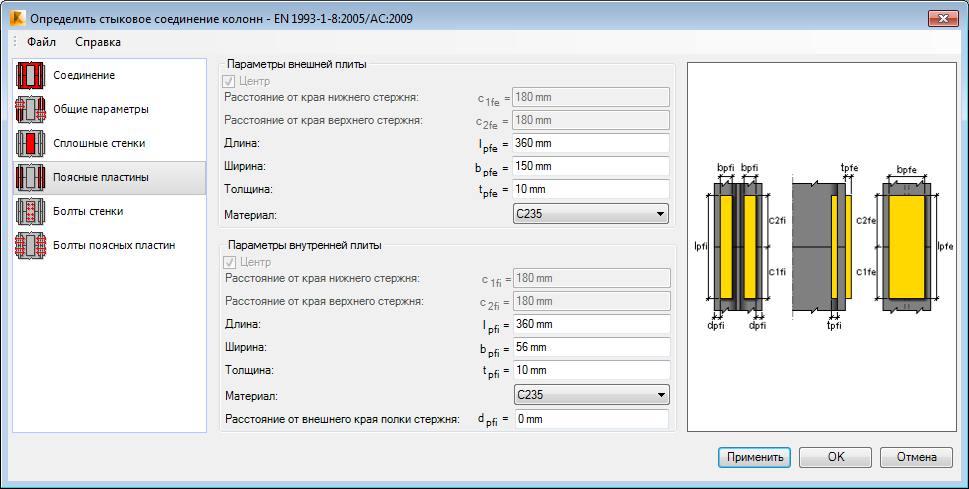

Стыковое соединение колонн
