При расчете балки-стенки по польским железобетонным нормам, кроме обычной горизонтальной и вертикальной арматуры, можно создать дополнительные зоны армирования около опор и в местах приложения сосредоточенной нагрузки (на определенной площади распределения или в точке). Такой подход позволяет конструкции безопасно переносить напряжения, концентрирующиеся в указанных зонах. Программа автоматически создает дополнительные зоны и армирование в них следующим образом:
- Gосле расчета площадей теоретической арматуры с использованием МКЭ конструкция автоматически делится на зоны армирования.
- Программа создает горизонтальную и вертикальную арматуру по всей ширине, длине и высоте балки-стенки соответственно. Площадь этой арматуры соответствует величине теоретической арматуры, рассчитанной для площадей вне дополнительных зон (например, для главной нижней арматуры – это максимальная величина, требуемая в средней точке пролета).
- Если необходимо, арматура добавляется в зоны около опор и зоны, окружающие сосредоточенные силы. Стержни создаются, если площадь, требуемая для этих зон, превышает площадь арматуры, которая проходит по всей высоте/ширине балки-стенки.
Размеры околоопорных зон зависят от геометрии и способа опирания балки-стенки. На рисунке ниже показаны схемы определения таких зон.

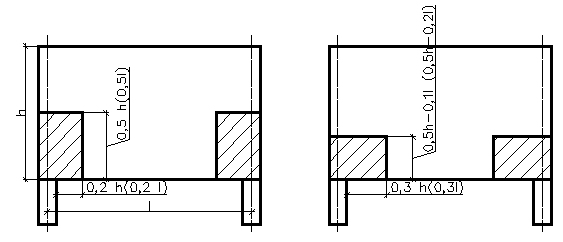

Однопролетная балка- стенка опертая на колонны
Величины в скобках даны для h ≥ 2l.

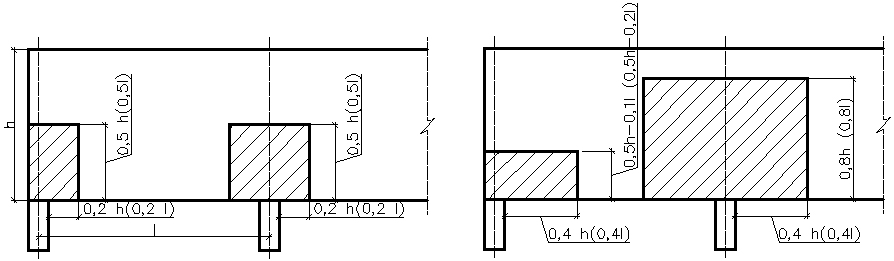

Многопролетная балка- стенка опертая на колонны, для h ≥ l/2
Величины в скобках даны для h ≥ l.

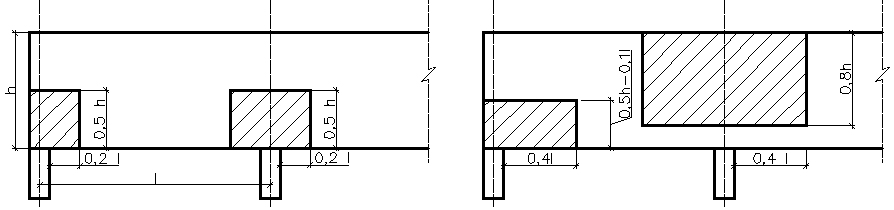

Многопролетная балка- стенка опертая на колонны, для h < l/2
В том случае, когда балка-стенка поддерживается пилястрами, указанные выше принципы применяются, как для опор-колонн..
Балка- стенка с жесткой заделкой (одинаковые размеры зон горизонтального и вертикального армирования)
Величины в скобках даны для h ≥ ln, где ln обозначает чистое расстояние между опорами.

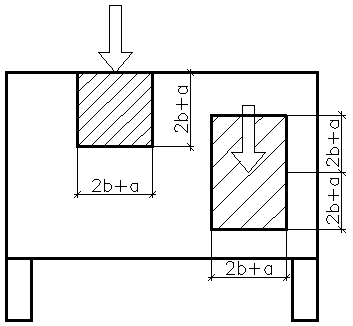

Размеры зоны армирования в той области, где прикладывается сосредоточенная нагрузка, определяются по следующей схеме, представленной ниже.
Обозначения на чертеже:
a – ширина распределения силы (определенная вместе с величиной силы)
b – толщина балки-стенки.
Размер такой зоны должен быть более 1 метра.
