Шаблон армирования - вкладка "Распределенная арматура" (ЖБ стена)

Вкладка "Распределенная арматура" позволяет задать параметры раскладки арматуры в форме стержней.

Доступ

Выберите раздел Проектирование железобетонных конструкций Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

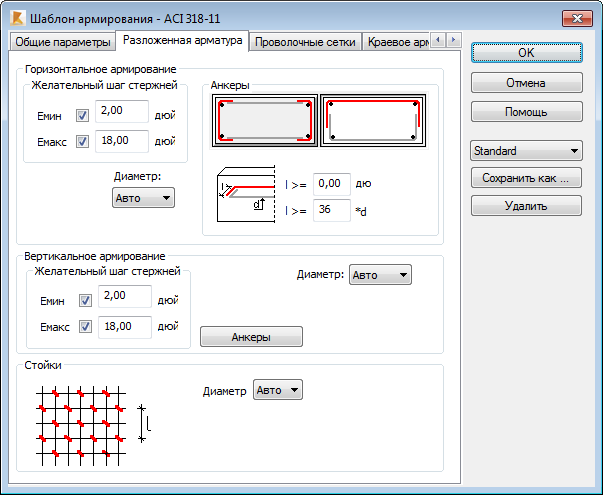

Элементы диалогового окна

Прим.: Содержимое диалогового окна зависит от выбранной в процессе проектирования нормы ЖБ, некоторые параметры могут быть недоступны.

Горизонтальная арматура

Горизонтальная арматура создается как стержни, равномерно распределенные по высоте стены. Концы горизонтальных стержней на краях стены (в конце пролета и проемах) зависят от определенного параметра.

Желательный шаг стержней (максимальный и минимальный): определяет предпочтительный шаг горизонтальных стержней.

Диаметр: определяет диаметр стержня для горизонтальных стержней.

Анкеры: определяет расположение анкеров и их параметры.

Вертикальное армирование

вертикальное армирование включает стержни по всей высоте стенки. Способ создания арматуры зависит от норм, выбранных для расчета железобетона и от метода расчета.

В случае расчета с использованием классического метода BAEL, а также расчета по ACI, эта арматура создается как равномерно распределенная по всему сечению стены.

• Для упрощенного метода BAEL вертикальная арматура создается по ширине зон. Зоны армирования – это сегменты ширины, получающиеся из геометрии стены и огибающей эпюр напряжений в стене. В случае растянутой арматуры арматурные стержни воспринимают все растягивающие напряжения (максимальное значение) в данной зоне. В случае сжатия площадь арматуры вертикальных стержней рассчитывается таким образом, чтобы средние растягивающие напряжения могли быть восприняты в этой зоне.
• Прилегающие друг к другу зоны вертикальной теоретической арматуры можно скомбинировать в одну группу на стадии создания фактической арматуры. Такое решение позволяет выбирать оптимальную (по мнению пользователя) опцию раскладки арматуры.

Желательный шаг стержней (максимальный и минимальный): определяет предпочтительный шаг вертикальных стержней.

Диаметр: определяет диаметр стержня для вертикальных стержней.

Штыри

Штыри, которые используются для слоев арматуры, расположенных на противоположных поверхностях стены (если по нормам требуется использование штырей). Нормы BAEL позволяют создавать максимальный шаг штырей. Если активна опция Не учитывать усовия норм, то создаваемый шаг штырей будет таким, каким его задал пользователь. В противоположном случае будет выбран меньшая из двух величин: шага, заданного пользователем, и шага, требуемого по нормам.

В случае разложенной арматуры в форме проволочных сеток для BAEL, горизонтальный и вертикальный шаг получается из величины, указанной непосредственно пользователем. Расположение штырей не учитывает реальное расположение стержней проволочных сеток. Они используются только для оценки количества штырей в стенах, располагающихся с заданным шагом. Особое внимание следует обратить на то, располагаются ли штыри правильно в реальной конструкции. Кроме перечисленных выше параметров, можно задать следующие параметры арматуры:

Диаметр: определяет диаметр стержня для штырей.

Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".

Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
