从草稿开始构建 3D 模型时,指示通常可帮助设置参考图像或“设计图”图像,以用作 3D 几何体的导向。通常,这些图像是平面图,其中显示了要建模的对象的侧面、正面和顶部。

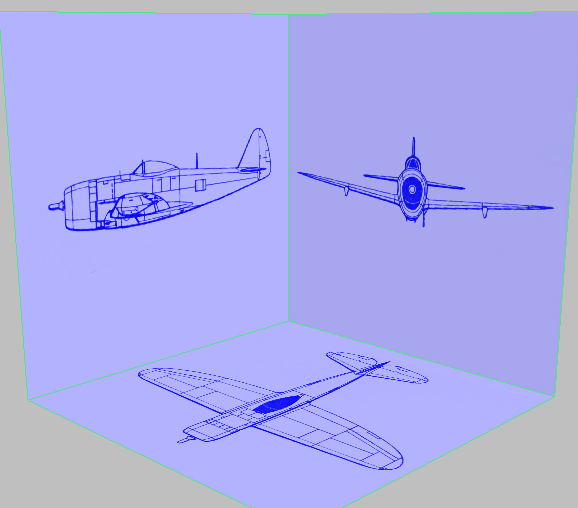

用于 P-47 模型的 Virtual Studio
您可以在 Web 上找到这类平面图,可以从书中或缩放模型的说明中扫描这些平面图,或者可以亲自绘制这些平面图。
下面是有关如何设置平面图以便可以在 3ds Max 中使用的指示:
许多图像处理程序都具有准则或标尺,可帮助将图像对齐到公用中心,并确保其尺寸匹配。
将方形图像应用到 3ds Max 几何体时,方形图像更容易对齐。
在本教程中,我们选择蓝色阴影:这偶尔会调出纸质设计图,但更重要的是,在 3ds Max 中,无法看到白色背景上的白色选择框。
在 3ds Max 本身中,可以在排列 Virtual Studio 时设置三个平面。在本教程中,使用通用单位(1 通用单位等于 1 英寸),并将参考平面设置为设计图图像的像素尺寸:800 x 800。
使用以下准则将图像贴图到平面:
如果场景使用灯光,则设计图图像将始终处于可见状态。
这样,当您通过某个平面查看模型时,图像不会妨碍。
冻结平面使您可以在模型上工作而不必担心不小心选择了平面。默认情况下,冻结对象显示为灰色:禁用此选项使您可以冻结平面,但仍可以看到其设计图图像。
现在可以开始建模了。
