添加摄影机

在本课程中，您将使用“Civil View 浏览器”“资源”面板将动画摄影机添加到场景中。

设置课程：

1. 从上一课程中的场景继续，或 打开 \civil_view\linkroad_6.max 。
2. 如果尚未打开 Civil View 浏览器，请选择“Civil View”菜单 “Civil View 浏览器”。

使用对象放置样式添加摄影机：

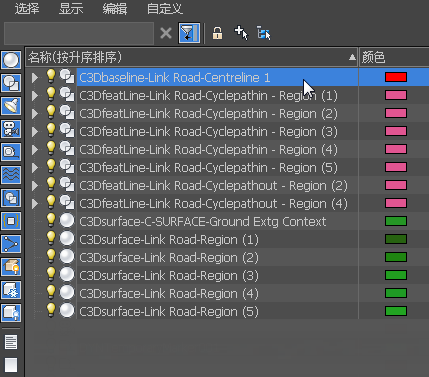

1. 在场景资源管理器中，选择道路的中心线 C3Dbaseline-Link Road-Centreline 1。

2. 在 Civil View 浏览器上，单击以显示“资源”选项卡。

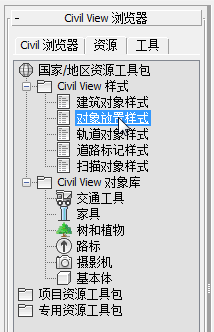

3. 在“资源”选项卡层次中，单击以高亮显示“对象放置样式”。

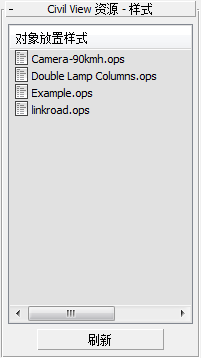

4. 3ds Max 将打开显示保存的 OPS 样式的浏览器卷展栏。

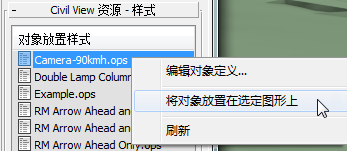

5. 在“Civil View 资源 - 样式”卷展栏 “对象放置样式”列表中，右键单击 Camera-90kmh.ops 条目，然后从弹出菜单中选择“将样式应用至选定图形”。


   3ds Max 会将动画摄影机添加到场景中。如果拖动时间滑块，则可看到摄影机对象沿道路移动。

将视口更改为摄影机视图：

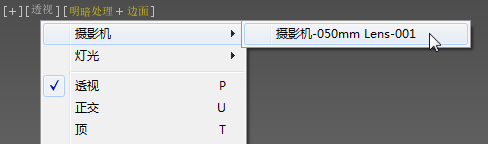

1. 单击或右键单击“POV”视口标签（当前显示为“[ 透视 ]”），然后从菜单中选择“摄影机”“Came-050mm Lens-001”。

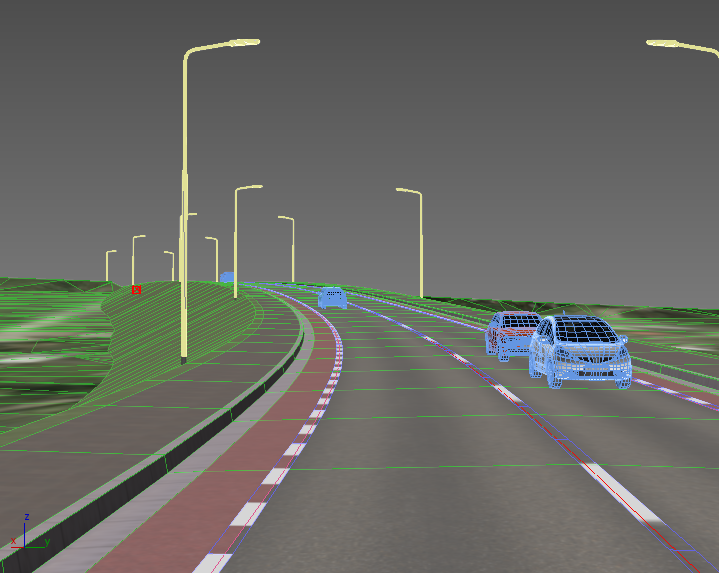

   现在，视口便显示摄影机的观察点。

播放动画：

• 在 3ds Max 窗口右下角附近的动画控件中，单击 （播放动画）。

  视图将沿道路移动，看起来交通车辆和景观略有下降。



  观看完毕后，单击 （停止动画）（还是那一个按钮）。

  提示： 如果要渲染 Civil View 动画或其中一部分，请使用“Civil View 浏览器”“环境和照明”“日光”条目以将日光系统添加到场景中。若要了解关于 3ds Max 中日光的详细信息，请参见日光中的别墅的照明和渲染。

保存工作：

• 将场景保存为 my_roadway_camera.max。

  您可以播放以下影片以查看渲染的动画的部分。

  注： 要获得理想的照明级别，可以将“对数曝光控制”添加到场景中，然后再渲染动画。

摘要

本教程演示了如何使用 Civil View 来执行以下操作：

• 从 AutoCAD Civil 3D VSP3D 文件导入几何体。
• “覆盖”地平面上的空中图像，以为可视化提供视觉环境。
• 使用扫描对象样式创建桥。
• 使用道路标记样式创建和调整道路标记。
• 使用对象放置样式查找库对象并填充街道设施（路灯和交通标志）、动画车辆和动画摄影机来丰富画面。

Civil View 样式可以保存和重用。您还可以使用 Civil View 浏览器查找特征；更改某些全局场景设置，包括环境设置；以及编辑部分对象属性。
