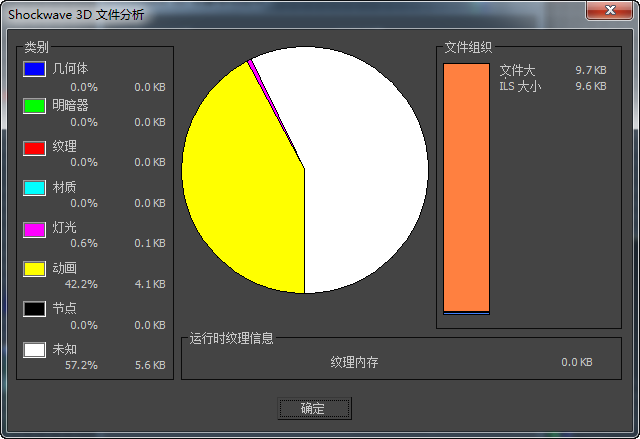

该窗口提供 W3D 文件中数据的图形分类。单击“确定”可关闭该窗口。
-
“应用程序”菜单 > “导出” > “选择要导出的文件”对话框 > “另存为类型” > “Shockwave 3D 场景导出 (*.W3D)” > “分析”
- 饼形图
-
图形显示所有 W3D 文件数据类型所使用文件的比例。请参考代码带有颜色的“类别”列表，该列表给出每项资源所占的百分比及以 KB 为单位的绝对大小：
- 几何体（如果模型在 sw3d_stream_priority 用户优先权中优先权为零，则在初始加载段；或者如果模型有非零流优先权，则在文件的流部分。）
- 明暗器（仅在初始加载段）
- 纹理（如果使用纹理的模型在 sw3d_texture_stream_priority 用户优先权中有零优先权，则位于初始加载段；或者，如果模型有非零流优先权，则位于文件的流部分。）
- 材质（仅在初始加载段）
- 灯光（仅在初始加载段）
- 动画（仅在初始加载段） 注： 大动画可以极大延长查看 Shockwave 3D 动画开始所花费的时间，因为在任何场景成为可视之前，所有场景必须完全下载。
- 节点或场景图层次数据（仅在初始加载段）
- 未知例如包括流优先权、名称，以及块大小。
- 文件组织
-
整个文件大小的图形显示及其初始加载段 (ILS) 部分。以橙色显示的 ILS，由 Shockwave 显示场景前必须加载的所有数据组成（包括场景图数据、动画、明暗器和流优先级为零的任何纹理或几何体）。以淡蓝色显示的文件其他部分，代表流优先级不为零的所有流数据。这些数据会随着下载的持续进行而继续加载并填充场景细节。
- 运行时纹理信息
-
近似估计运行时场景中显示纹理所需的纹理内存。对于需要多于几兆字节纹理内存的场景，需要使用图形加速卡来以其最高分辨率显示纹理。
