“STL 检查”修改器用以检查对象,以查看是否能正确地导出到 STL(stereolithography)文件格式。Stereolithography 文件为特殊的机器所使用,以基于 STL 文件中的数据来产生原型物理模型。
要创建物理模型,STL 文件必须要有一个完全且闭合的曲面。如果该文件用来创建物理模型,那么可以在导出之前用“STL 检查”来测试几何体,这样可以节省时间和金钱。

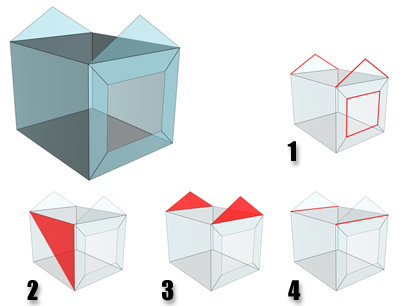

“STL 检查”错误:
1. 开放边
2. 双面
3. 钉形
4. 多个边
要检查对象的 STL 兼容性,请执行以下操作:

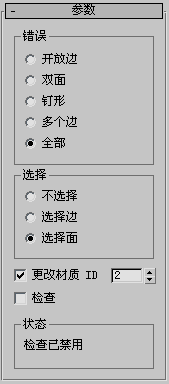

如果发生了错误,“状态”组中的消息就会进行显示。“STL 检查”可以通过选择问题几何体,也可以通过给它指定一个特殊材质 ID,或同时使用这两种方法来指出错误。
选择这些选项中的其中一个,可以选择特定于该选择的错误几何体,并根据在“选择”组中所选的选项进行选择。
这些选项基于“错误”组中的设置,指定了选定错误几何体的级别。
启用(默认情况下)此选项后,STL 检查还会标记错误面,方法是为这些面指定唯一的 ID。使用微调器可选择 STL 检查使用的材质 ID 的值。
启用该选项可以执行 STL 检查。对于复杂的模型,希望能在启用此选项时可以暂停,并能在“状态”组中显示看到报告错误的时间。默认设置为禁用状态。
