创建简单几何图形的步骤

本主题介绍如何使用 Max Creation Graph (MCG) 来设计可生成二十面体的简单图形。

1. 启动 3ds Max，打开“脚本”菜单，然后选择“Max Creation Graph Editor”。

   此时将打开“Max Creation Graph Editor”对话框。它包含一个菜单栏和四个窗口：“可用节点/操作符”、“操作符说明”、“消息日志”和主图形窗口，并且当前具有标记为“无标题”的单个选项卡。

2. 在“运算符节点”列表中，向下滚动（如有必要）到“几何体 - TriMesh”项，然后单击其左侧的箭头按钮以展开该类别。

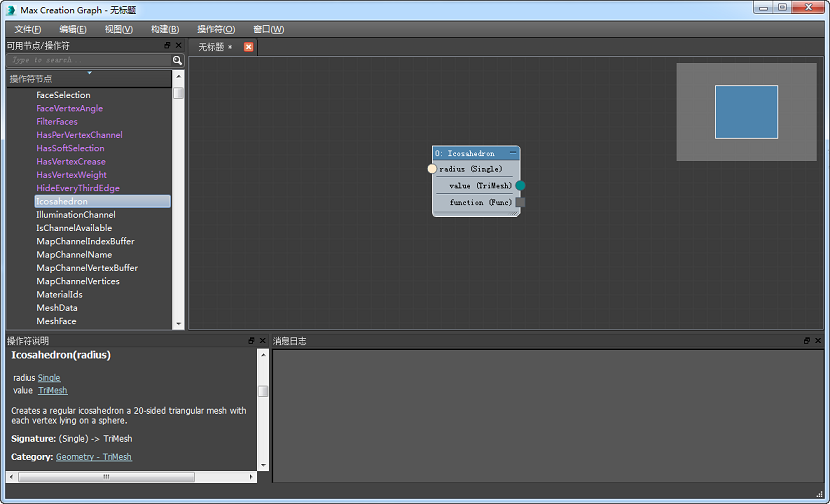

   1. 在“几何体 - TriMesh”列表中，向下滚动到“二十面体”项。将“二十面体”项拖动到图形编辑器窗口。

      这会在编辑器窗口中创建一个“二十面体”节点实例。



      该节点包含用于创建二十面体对象的基本功能。请注意，它在左侧具有一个输入连接器，标记为“半径(单个)”，并在右侧具有一个输出连接器，标记为“值(TriMesh)”。（该过程中未使用函数连接器。）如您所见，逻辑从左至右流动。所有 MCG 图形都是这样。

      如标签所指示，节点的输入需要单精度浮点小数值，并且输出需要一个节点来生成基于三角形的网格对象。

      注： MCG 提供了两种不同类型的输入节点：

      • 输入节点使图形作者可以在图形中指定输入值。这在您了解输入值，并且其可能不会更改时非常有用。
      • 参数节点使图形用户可以提供输入值。此类型的节点更精细，使您可以指定最小值、最大值和默认值，以及软件界面中输入请求的标签。

      要完成图形，您需要添加和连接参数节点，使图形用户可以为“半径”参数提供值，并提供输出节点以生成几何体。

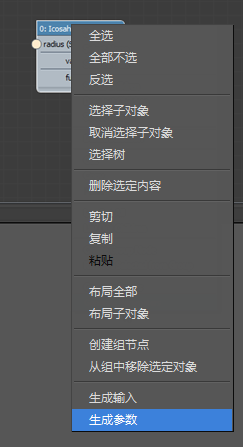

3. 在图形编辑器窗口中，选择节点（如果需要），然后在其上单击鼠标右键。在打开的菜单的底部，选择“生成参数”。

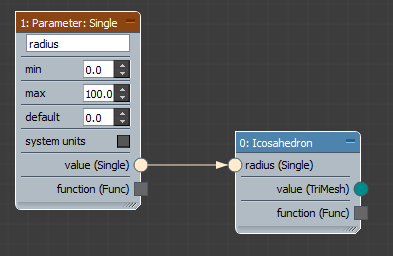

   参数：编辑器窗口中会显示单个节点，其已关联到“二十面体”节点的输入连接器。这是一种非常方便的快捷方式，用于查找“参数: 单个”节点，将其拖动到窗口，然后手动关联到输入连接器。



   在接下来的步骤中，您将使用不同的快捷方式查找您已了解其名称或类型的节点。

4. 在编辑器窗口中的任意位置单击，然后按键盘上的“x”。

   此时将打开一个搜索窗口，其中包含所有节点的列表。由于您需要输出节点，因此非常了解要搜索的内容。

5. 键入“ou”。

   只需执行该操作便可查找与所有节点匹配且名称以“Output”开头的匹配项。现在，该列表仅显示匹配此搜索条件的五个节点。考虑到此，该图形将创建几何体对象，选择非常明显。

6. 单击搜索列表中的“输出: 几何体”项。

   节点将添加到图形编辑器窗口。

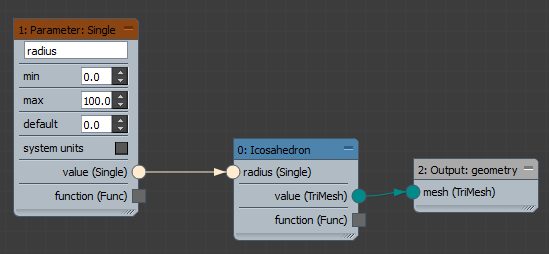

7. 将“输出:”几何体节点拖动到“二十面体”节点右侧（如果需要），然后在“二十面体”节点的“值”(TriMesh) 输出连接器与“输出”节点的“网格”(TriMesh) 输入连接器之间进行拖动。方向无关紧要。

   结果是在两个连接器之间生成一个带颜色编码的线框。


8. 打开“文件”菜单，选择“保存”，然后将图形另存为 Icosahedron.maxtool。
   注： “消息日志”窗口指出图形验证成功，相应的 MAXScript 文件已成功生成，并且 .maxtool 文件也已保存。

   验证显示图形没有重大问题。但是，要使用其输出，则需要对其进行计算。

9. 打开“构建”菜单并选择“计算”命令。

   “消息日志”窗口现在显示其他陈述以达到很好的整体效果。

   接下来，您将使用该图形在场景中创建二十面体。

10. 在 3ds Max 主界面的“创建”面板上，确保“几何体”按钮处于激活状态 ()。然后，打开按钮下方紧邻的下拉列表，然后选择“Max Creation Graph”。

    在“对象类型”卷展栏上，将会显示“二十面体”按钮。

11. 单击“二十面体”按钮，然后在任何视口中单击。

    在您单击的位置将显示三轴架，而不显示对象。如果查看“参数”卷展栏，会发现原因：对象的半径为 0.0。

12. 将半径增加到 12.0 左右。

    现在，您可以看到二十面体几何体。这是常规的多边形几何体，就像 3ds Max 中的大多数其他对象一样。您可以通过任何正常方式使用它：将其转换为可编辑格式，应用修改器和材质，以及对其进行渲染。

    此新对象类型已成为 3ds Max 安装的一部分，并且自此以后可供使用。有关设置默认值、将对象转移到其他 3ds Max 用户等操作的详细信息，请继续查看本部分的其余课程。
