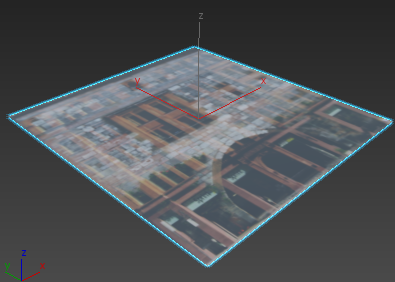

示例：创建 Stingray 明暗器网络以混合两个纹理

此示例演示了如何使用 Stingray 材质和 ShaderFX 节点创建明暗器网络，以允许您通过绘制顶点混合两个纹理。

它类似于“ShaderFX 介绍性示例工作流程”主题中的“使用顶点颜色节点混合纹理”的示例，但此示例使用的是 Stingray“标准基础”节点及其关联的 ShaderFX 节点。

准备 Stingray 图形：

  1. 在场景中创建一个平面。在“透视”视口中，按 G 禁用栅格显示，
  2. 打开 “材质编辑器”，选择“DirectX 明暗器”材质，并将其应用到平面。
  3. 在“DirectX 明暗器”卷展栏上，从下拉列表中选择“Stingray”，然后单击“打开 ShaderFX”。
  4. 在“ShaderFX”窗口中，单击以高亮显示“标准基础”节点。在 3ds Max 提示您时，请单击“是”将该明暗器设置为自定义明暗器。
  5. 在“属性”卷展栏上，选择“父项材质”“自定义”。3ds Max 提示您时，请单击“是”以确认它属于自定义明暗器，并从 Stingray 预设中删除其他节点。

    该明暗器网络现在仅包含标准基础节点。

将节点添加到图表：

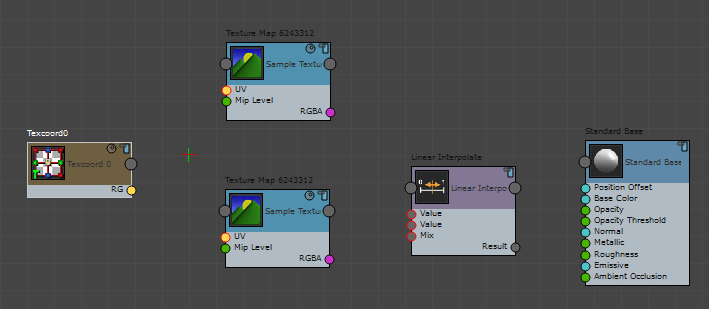

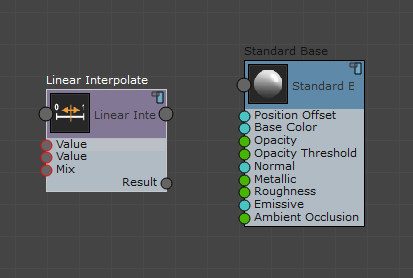

  1. 添加“数学”“线性插值”节点。
  2. 添加两个“示例”“示例纹理”节点。
  3. 添加一个“顶点输入”“TexCoord0”节点。

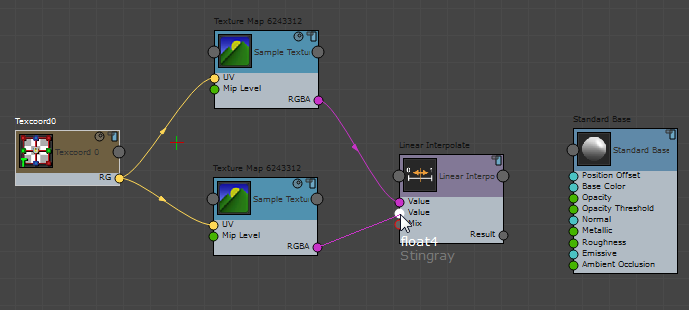

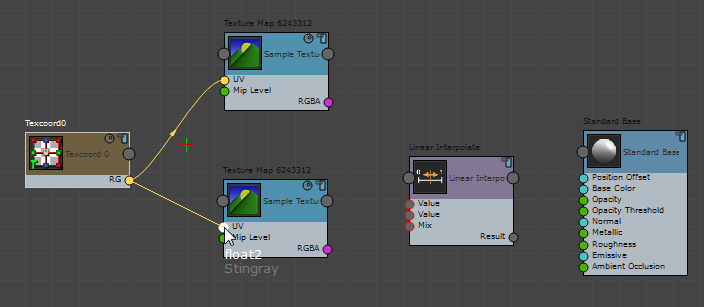

  4. 将 Textcoord0 节点的 RG 输出关联到两个“示例纹理”节点的 UV 输入。
    1. 将每个“示例纹理”节点的 RGBA 输出关联到“线性插值”节点的“值”输入。
  5. 添加一个“输入”“材质变量”节点。

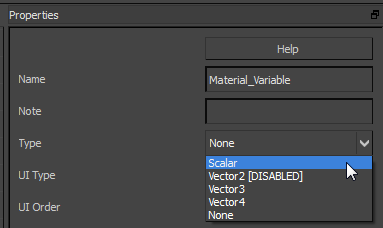

  6. 高亮显示该“材质变量”节点，然后在其“属性”面板中选择“类型”“标量”。

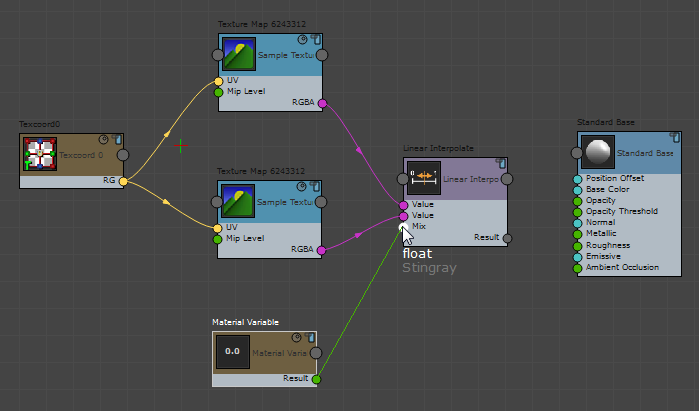

  7. 将“材质变量”节点的“结果”输出关联到“线性插值”节点的“混合”输入。

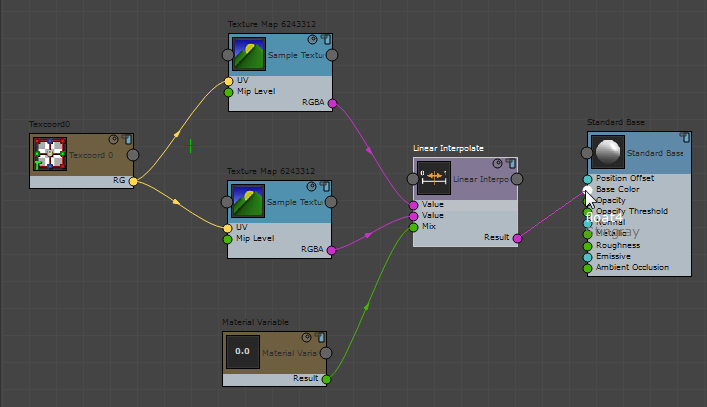

  8. 将“线性插值”节点的“结果”输出关联到“标准基础”节点的“基础颜色”输入。

    Stingray 图形现已完成。在接下来的步骤中，将调整用户界面，并指定实际的纹理贴图。

设置纹理和 BlendMaps 参数：

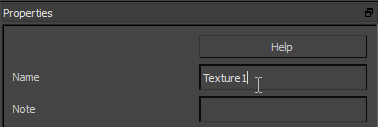

  1. 单击上方的“纹理贴图”节点以使其高亮显示，然后在“属性”面板中将其名称更改为 Texture1。
  2. 将另一个“纹理贴图”节点的名称更改为 Texture2。
  3. 将“材质变量”节点的名称更改为 BlendMaps。
  4. 最小化 ShaderFX 编辑器。
  5. 在“材质编辑器”“参数”卷展栏中，单击“Texture1”按钮并指定一个贴图；例如，Complete-Right-Side copy.jpg。
  6. 单击“Texture2”按钮并指定一个不同的贴图；例如，fac3.jpg。

    7. 此示例使用的纹理位于 \tutorials\sceneassets\images 文件夹中，该文件夹在下载教程文件后可用。请参见 http://www.autodesk.com/3dsmax-tutorials-scene-files-2016。 （如果使用 fac3.jpg 贴图，请确保在“文件”对话框中已禁用该序列！）

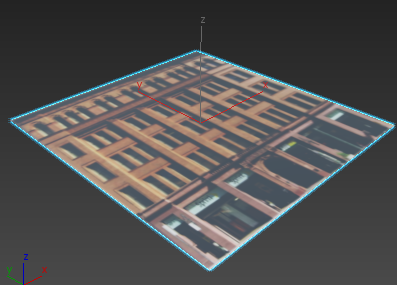

使用 BlendMaps 调整纹理贴图的混合：

保存工作：

  1. 再次打开“ShaderFX 编辑器”。
  2. 在“ShaderFX 编辑器”菜单栏上，选择“文件”“导出图形”。
  3. 在“文件”对话框中，将新 Stingray 明暗器另存为 blend_example.sfx。
  4. 关闭“ShaderFX 编辑器”。
  5. 将场景另存为 blend_example.max。
父主题： 创建 Stingray 明暗器
