对齐曲面边
- 选择“Object Edit”>“Align”>“Align”
。 “Edge”是默认的“Alignment Type”。
- 单击要对齐的曲面边（输入曲面边）。
- 按顺序单击希望与之对齐的曲面的边（主）。还可以是曲线、等参线、面上线或修剪边。
- 如有必要，使用“Position Influence”滑块对齐该边，以便实现位置连续性。
滑块值为 0.0 时，要对齐的曲面的参数化保持完整。当滑块移至 1.0 时，会尝试匹配主曲面的参数化，这样可实现更好的拟合。
- 如果需要，从选项窗口的“Continuity”部分将连续性级别设置为“G1 Tangent”、“G2 Curvature”或“G3 Curvature”。
使用操纵器箭头可以直接操纵切线长度和曲率长度。
使用曲面外部的箭头可独立缩放每个边的切线长度或曲率长度。切线行或曲率行中间的箭头等量移动该行中的所有 CV。
如果未达到所需的连续性，请尝试下列一种或多种操作：
- 调整“Position Influence”滑块。这将有助于沿边界排列 CV。
- 启用“Tangent Balance”，匹配主曲面的外壳线形状，或使用操纵器调整切线沿边的长度。
- 禁用“Explicit Control”。此时会自动将输入曲面的阶数设置为主曲面在对齐方向上的阶数。您还可以通过选项窗口手动调整阶数和跨距数。
在此图中，“Position Influence”设置为 1.0，并且已禁用“Explicit Control”以匹配阶数。请注意，现在 CV 是如何沿边界完美排列的。

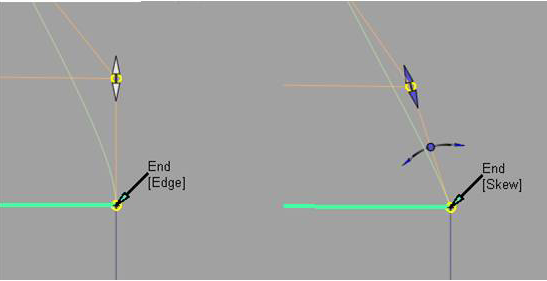

- 通过单击“Edge”标签在“Skew”或“Edge”对齐之间切换，更改外侧边对齐。或者设置“Start Align”和“End Align”（位于选项窗口的“Outer Edge”部分）。
选择“Skew”时，会显示一个可用于直接修改倾斜角度的旋转操纵器。也可以在选项窗口中指定一个具体的“Skew Angle”值。
如果选择了“Edge Align”，并且要与自然曲面边界对齐，您可以启用“Tangent Balance”以调整切线行上的 CV，从而使输入曲面的切线长度与主曲面的切线长度一致。如果“G2 Curvature”处于启用状态，这同样适用于曲率行 CV；如果“G3 Curvature”处于启用状态，则同样适用于下一行 CV。
这会将一个曲面与一条或多条曲面边、修剪边、曲线、面上线或等参曲线对齐。
“Undo”（
+Z (Windows) 或
+Z (Mac)）操作适用于任何操纵器修改。
将两个曲面部分对齐
- 选择“Object Edit”>“Align”>“Align” 。
- 单击选项窗口中的“Partial”复选框以启用它。
- 单击要对齐的曲面边。
- 单击要与之对齐的曲面边（主曲面边）。
第一个曲面将和第二个曲面上与之最近的点对齐。
- 使用“Partial”操纵器修改端点的位置。

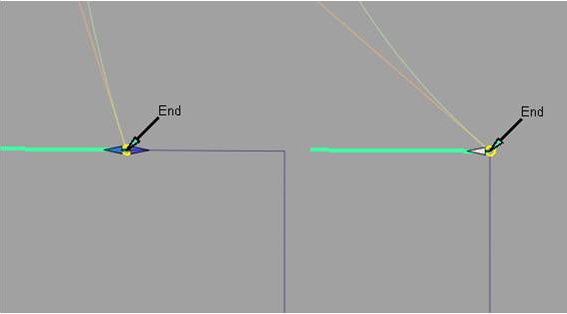

在捕捉到主曲面的一端时，“Partial”操纵器将从双侧箭头变为单侧箭头。
也可以使用选项窗口中的“Start”和“End”滑块。
过渡对齐

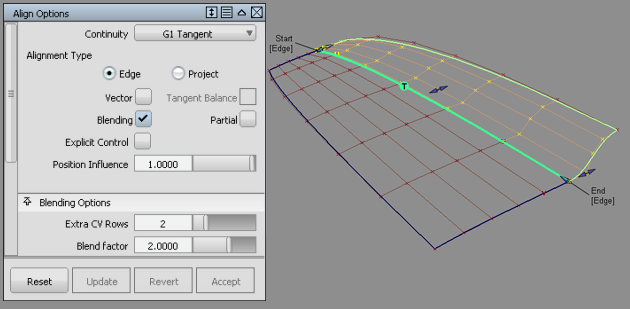

- 在创建对齐后，单击选项窗口中的“Blending”复选框以启用过渡。
- 选择将应用过渡的“Extra CV Rows”数量。
- 修改“Blend factor”以便增加或减少原始对齐类型产生的影响。
切线行上方的两行受过渡因子的影响。
过渡对齐会将过渡的影响延伸到曲面或曲线中。
还可以对位置对齐应用过渡，从而在对齐边上创建平滑的 CV 分布。
使用方向约束进行对齐（向量对齐）
- 建立边位置对齐。（请参见“对齐曲面边”中的步骤 1 到步骤 4）。
- 如果需要，使用“Explicit Control”滑块添加其他 CV。
- 将“Continuity”设置为“G1 Tangent”、“G2 Curvature”或“G3 Curvature”。
- 单击“Vector”复选框启用该选项。
选项窗口中会显示“Vector Options”部分。
- 执行以下操作之一：
- 选择“X”、“Y”或“Z”作为向量方向
- 选择“Picked”并选择现有向量
- 选择“View”，使用当前视图的方向作为向量方向。
- 选择“Normal”使用曲面法线作为向量方向。方向取决于曲面上 CV 的位置。

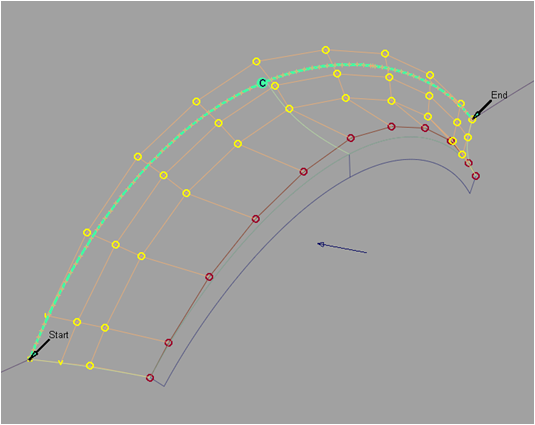

之后会沿向量修改切线和/或曲率 CV，以创建所需级别的相切或曲率。
如果使用选择的方向约束不能保持对齐，则所对齐曲面的边会显示为虚线。
建立位置对齐后，可以使用向量（方向）约束来对齐切线和曲率行。
可以通单击“Align”选项窗口底部的“Accept”按钮来应用顺序对齐，或单击“Restore”按钮来移除此类对齐。
通过将边投影到曲面上进行对齐（投影对齐）
- 选择“Object Edit”>“Align”>“Align” 。
- 在选项窗口中将“Alignment Type”设置为“Project”。
- 选择要对齐的边。
此时显示“Vector Options”部分。
- 执行以下操作之一：
- 选择“X”、“Y”或“Z”作为向量方向
- 选择“Picked”并选择现有向量
- 选择“View”将当前视图的方向用作向量方向
- 选择“Normal”使用主曲面的法线（而不是使用单个向量）作为投影方向。
- 选择要与之对齐的曲面（主）。

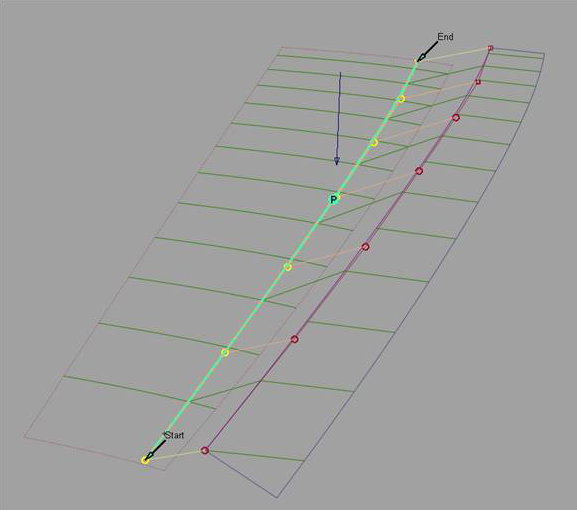

这条边会沿已定义的向量投影到主曲面上。此外，还会创建一条面上线，而且之后可以使用该曲线修剪主曲面。
注：如果要对齐的曲面边超出主曲面边界，则不能成功完成对齐。
注：如果不能使用选择的投影方向创建对齐，则所对齐曲面的边会显示为虚线。
提示：在对齐后，可以使用“Control Panel”>“Transform CV”修改 CV，以便对投影边进行修改。
可以沿向量将边投影到主曲面，从而将一个曲面与一个或多个曲面的内侧对齐。
将曲面边与一整条曲线对齐
- 选择“Object Edit”>“Align”>“Align” 。
- 单击要对齐的曲面边。
- 单击曲线（主曲线）。
- 单击选项窗口中的“Partial”复选框以启用它。这样就可以只与主曲线的一部分对齐。
这会将曲面边的长度与曲线的长度对齐。
将曲线端点与曲面边、等参线或面上线对齐
- 选择“Object Edit”>“Align”>“Align” 。
- 单击曲线（靠近要对齐的端点）。单击在要对齐到的点处的曲面边、等参曲线或面上线。
- 如果需要，将“Continuity”设置为“G1 Tangent”、“G2 Curvature”或“G3 Curvature”。
“Alignment Type”选项变为可用状态。“U/V”是默认值，可将自由曲线与选择为主曲线的曲面曲线方向对齐。
- 如果希望将曲线与曲面内部对齐，只需将“Alignment Type”设置为“Vector”即可，而无需使用面上线。
此时，切线对齐和曲率对齐由曲面在接触点的切线平面以及通过 Vector Options 指定的向量方向来定义。
Alignment Type = Vector：此效果等同于在曲面上创建面上线，然后将自由曲线与之对齐。
这会将曲线端点与曲面曲线的端点对齐。
对齐两条曲线
- 选择“Object Edit”>“Align”>“Align” 。
- 单击第一条曲线（靠近要对齐的端点）。
- 单击第二条曲线（靠近要对齐的端点）。
- 通过从选项窗口的“Continuity”部分选择“G0 Position”、“G1 Tangent”、“G2 Curvature”或“G3 Curvature”来设置连续性级别。
操纵器箭头会变为可用，用于直接操纵连接点位置以及切线和曲率比例。
- 使用操纵器或控制窗口滑块修改“Attach Point”、“Tangent Scale”、“Curvature Scale”或“G3 Scale”的位置。
对齐具有位置连续性的曲线并修改“Attach Point”。
以 G2 曲率连续性对齐曲线。
对齐曲线或曲面的两端
- “Blending”等所有选项会参考两端的连续性设置。
- 在模型上单击显示在“Other Align”下的“[Activate]”标签，以在两个对齐操作之间切换。
- “Object Edit”>“Query Edit”
检索两端的构建历史，并且可以单击上方显示的“[Activate]”标签编辑两端的对齐。 注：当一条曲线或一个曲面与两条主曲线或两个主曲面对齐时，它有一个历史项，可以使用“Windows”>“Information”>“History View”查看。在这种情况下，初次单击“Revert”按钮将会还原到对齐方（上次对齐的一方）。此时历史将仅应用于另一方。再次单击“Revert”将删除该历史并将输入几何体还原到其原始形状。
在对齐曲线的两端或曲面的相对边时：
