第 4 部分：组织模型

在本部分教程中，通过成组来组织您的模型。一组构成台灯的底座，另一组是呈一定角度的转臂和转轴。使用 Object Lister 对组进行命名和管理。“Object Lister”是场景中对象的图解视图。它用于管理设计的各个组件。

观看本教程的第 4 部分。

使用“Object Lister”控制可见性

使用“Object Lister”禁用草图的显示，这样即可更加轻松地选择几何体。

1. 从 Alias 菜单选择“Windows”>“Object Lister”。

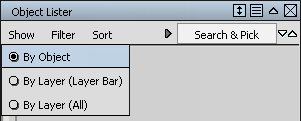

2. 从“Object Lister”菜单中选择“Show”>“By Object”。


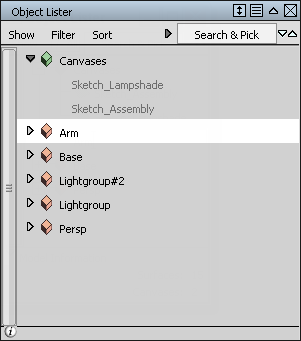

   这将列出场景中的对象。

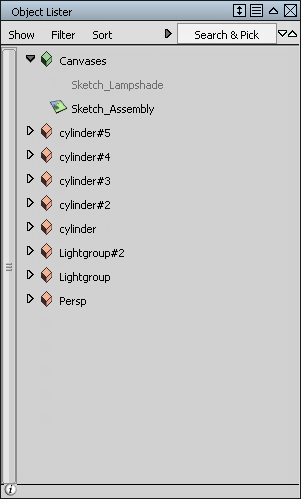

   草图将显示在列表的顶部，其下面是您创建的圆柱体。

   注： “Persp”对象是用于显示透视视图的相机。在本教程中不会用到相机，可以将其忽略。

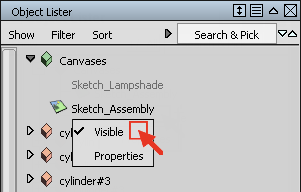

3. 在“Object Lister”中的“Sketch_Assembly”名称上单击鼠标右键 ，然后选择“Visible”。


   草图将从屏幕中消失。


   注：

   通过选择同一个子菜单并选择“Visible”可以重新显示该草图。

组合底座对象

对各个对象进行成组，以便可通过一次单击选择这些对象。每组仅有一个轴心点。

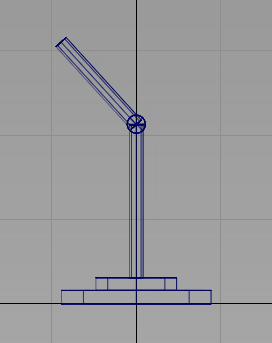

1. 使用 Alias 工具箱的“Pick”>“Object”。

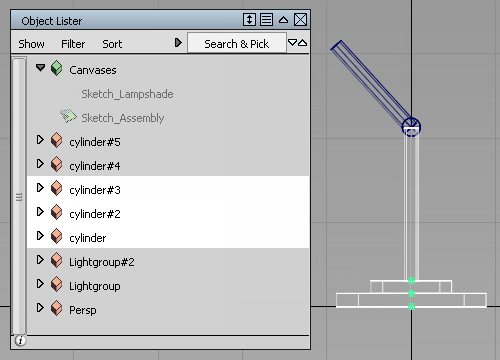

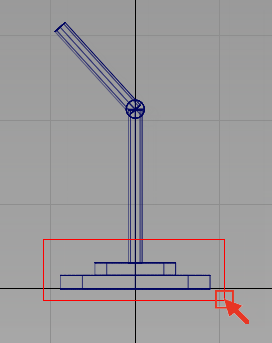

2. 在所示区域中单击并拖动，以选中所有底座组件。


   所选对象将以白色亮显，同时在“Object Lister”中也会亮显。

   每个圆柱体都会显示不同的轴心点。


3. 在“Object Lister”中的选定对象上单击鼠标右键 ，然后从上下文菜单中选择“Group”。
   注： 如果未在使用“Object Lister”，可以通过从 Alias 主菜单中选择“Edit”>“Group”，使选定对象成组。

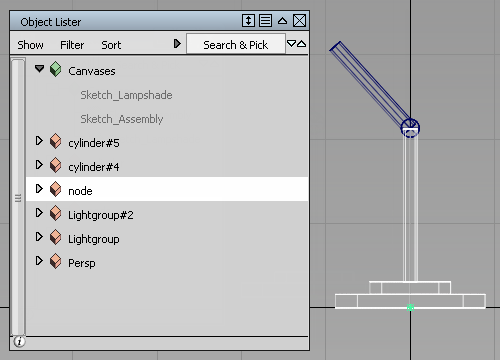

   组合到一起的对象现在共用原点处的一个轴心点。“Object Lister”中相互独立的各圆柱体已被一个名为“node”的项所取代。


4. 在“Object Lister”中双击文本“node”。

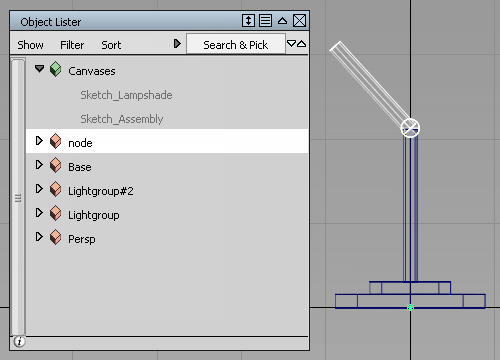

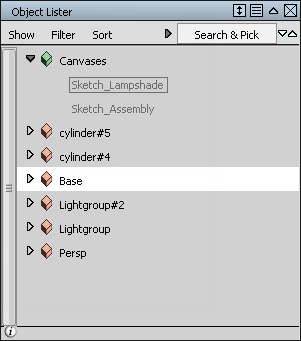

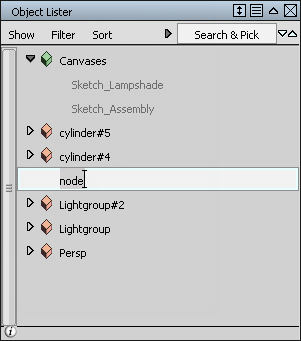

   文本“node”将亮显。键入 Base 重命名该组，然后按 键 (Windows) 或 键 (Mac)。



将转臂成组

接下来，将对台灯的上臂进行成组和命名。

1. 选择“Pick”>“Nothing”。底座对象不再处于选定状态，而“Pick”>“Object” 工具将自动变为活动状态，因为它是您不拾取任何对象之前最后使用的工具。

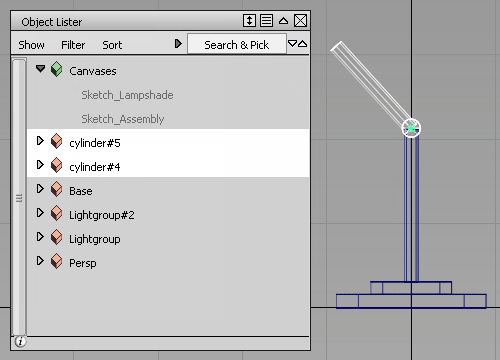

2. 拾取前两个圆柱体。

3. 在“Object Lister”中的选定对象上单击鼠标右键 ，然后从上下文菜单中选择“Group”（或者选择“Edit”>“Group”）。

4. 将新节点重命名为“Arm”。

5. 选择“Pick”>“Nothing” 以取消选择所有对象。

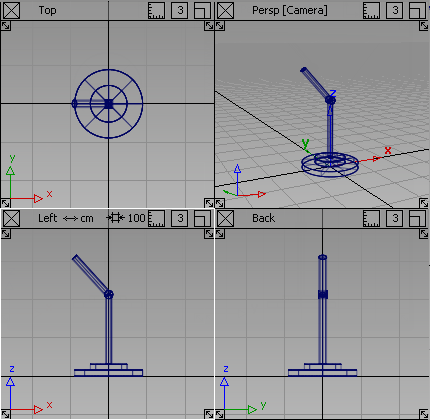

6. 选择“Layouts”>“All Windows”>“All Windows” 显示全部四个视图，查看所有对象是否都位于正确的位置。

   注：

   如果有问题，请取消对模型的成组，然后使用“Transform”>“Move”和“Transform”>“Scale”调整模型。然后，像以前一样再次对这些组件成组。

保存您的作品

选择“File”>“Save As” 保存当前场景，并将您的文件命名为 mydesklamp4。
