第 5 部分：将对象指定给层

在本部分教程中，要将刚创建的曲线和曲面指定给新层。

观看本教程的第 5 部分。

打开教程文件（可选）

如果您已成功完成第 4 部分，则可以直接进入下一步骤：将曲线指定给层。

如果未成功完成第 4 部分，请打开名为 joystick_Part4.wire 的文件，该文件位于 CourseWare 项目的 wire 目录中。此文件包含第 4 部分中完成的模型。

将曲线指定给层

层是成组相关对象和组织场景的一种方法。默认情况下，您创建的所有对象都将指定给“Default Layer”。

首先，创建一个层。

1. 显示层栏。选择“Layers”>“Toggle”>“Layer Bar”。层栏显示于提示行正下方和视图窗口区域正上方之间。

2. 选择“Layers”>“New”创建一个层。


   层栏中将显示新层按钮 L1

3. 若要重命名此层，请在层栏中双击 L1 层。

   键入单词 Curves，然后按 键 (Windows) 或 键 (Mac)。



   接下来，选择所有曲线指定给此层。您将使用“Pick”>“Component”工具，此工具可指定要选择的对象类型。在本例中，需要将其设置为仅选择曲线，这样就可以使用拖动框轻松选中所有曲线。

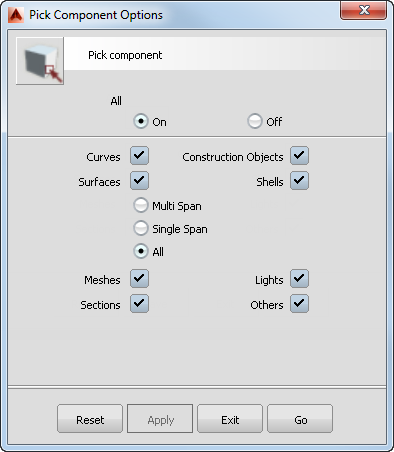

4. 选择“Pick”>“Component”并双击图标。此时将打开选项框。

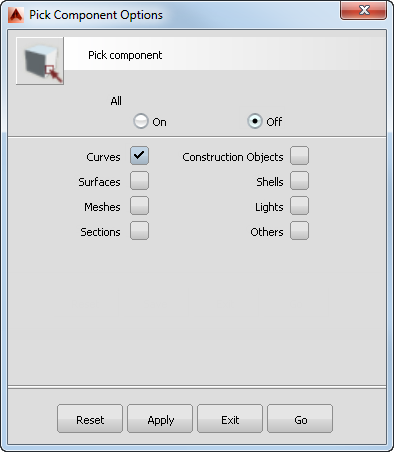

5. 取消选择所有选项除“Curves”，然后单击“Go”。

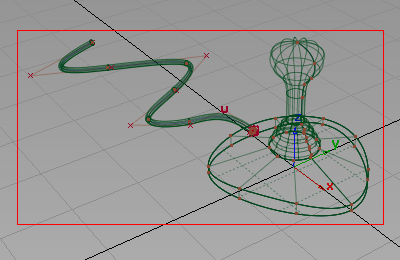

6. 围绕所有对象拖动出一个拾取框，以选择所有曲线。

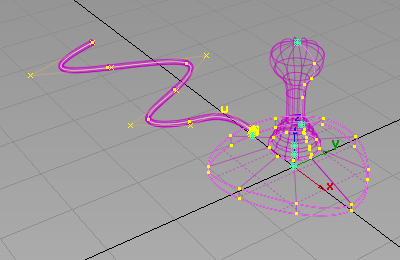

   只有曲线被选中。


7. 将拾取的所有曲线指定给“Curves”层。在“层栏”中，在“Curves”层上按住 ，然后从下拉菜单中选择“Assign”。

8. 现在从同一下拉菜单中选择“Visible”，禁用该层的可见性。

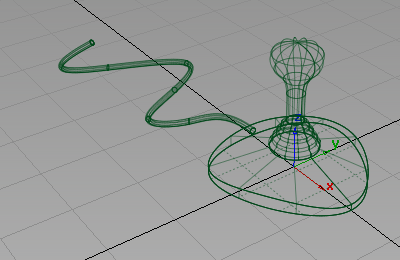

   场景中将不再显示曲线。



将曲面指定给层

1. 创建另一个层。选择“Layers”>“New”。


   层栏中将显示新层按钮 L2。

2. 重命名此层。在层栏中双击“L2”层。

   键入单词 Joystick，然后按 键 (Windows) 或 键 (Mac)。


3. 选择“Pick”>“Object”。

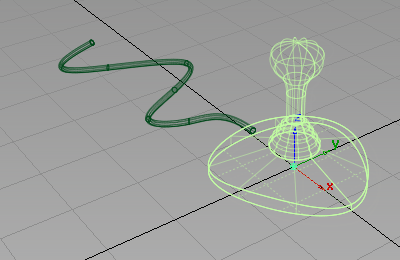

4. 选择游戏杆底座、套管和手柄。

5. 在层栏中，在“Joystick”层上按住 ，然后从下拉菜单中选择“Assign”。所有拾取的曲面会被指定给“Joystick”层。


   这些曲面仍然可见，因此可继续在下一部分中进行处理。

6. 使用“Layers”>“New”创建另一个图层http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2016&p=ALIAS&l=CHS&guid=GUID-88703F19-440E-4123-9650-3F125C857314。将该层重命名为“Cable”。
7. 选择“Pick”>“Nothing”取消对游戏杆对象的选择。

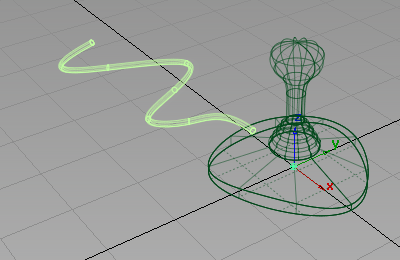

8. 选择“Pick”>“Object”并选中电缆曲面。

9. 使用“Assign”工具将电缆曲面指定给电缆层。
10. 使电缆曲面处于非激活状态。在“Cable”层上按住 ，选择“Set State”,然后选择“Inactive”。

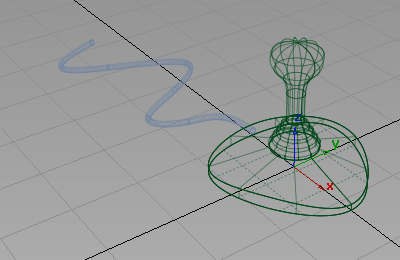

    电缆曲面仍然可见，但显示为淡蓝色且无法选中。



保存您的作品

1. 选择“File”>“Save As”保存当前场景。
2. 将您的作品保存在“Lessons”项目的“wire”目录中。将此文件命名为“myjoystick5.wire”。
