绘制墙的步骤

绘制直墙段或弧形墙段，在绘制墙段时修改其方向或对齐，或者根据墙与墙构件之间的偏移重新定位墙段。

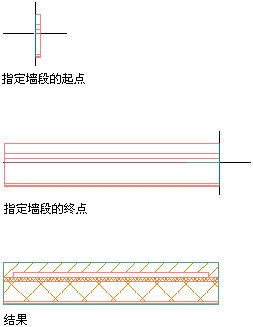

绘制直墙段

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。
3. 指定墙段的终点。


绘制弧形墙段

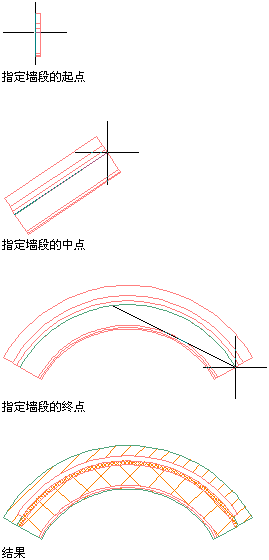

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。
3. 在命令行上，输入 A（表示圆弧）。
4. 指定墙段的中点。
   注： 如果在应用程序窗口状态栏上激活了动态输入 (DYN)，则可使用动态标注来指定墙长度和角度。单击墙的起点后，与墙长度和角度相关的动态输入字段将出现在墙预览视图周围。输入所需的值，按 Tab 键可以在不同的输入字段之间切换。
5. 指定墙段的终点。


修改墙方向

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。

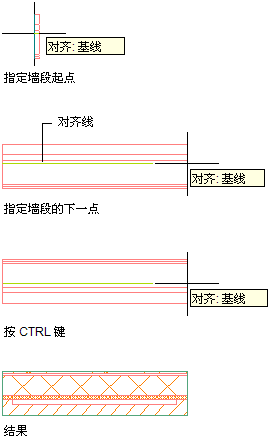

3. 按 Ctrl 键翻转墙段方向。
4. 指定墙段的终点。


修改墙对齐方式

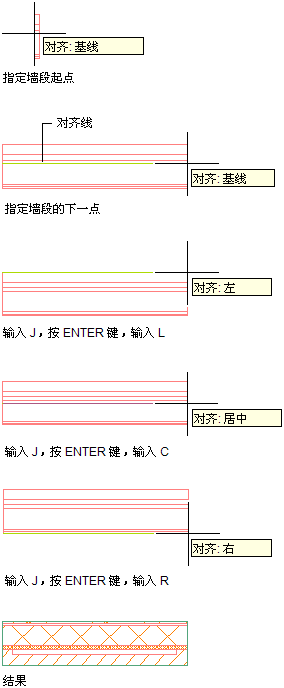

可以在命令行上输入 J 以开始切换对齐方式，也可以按 Ctrl 键循环切换对齐选项。

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。
3. 在命令行上输入 J（表示对齐），然后执行下列操作：

   如果要将对齐方式切换为...	那么，在命令行上...
   左对齐	...依次输入 J 和 L
   居中	...依次输入 J 和 C
   右对齐	...依次输入 J 和 R
   基线对齐	...依次输入 J 和 B

4. 指定墙段的终点。

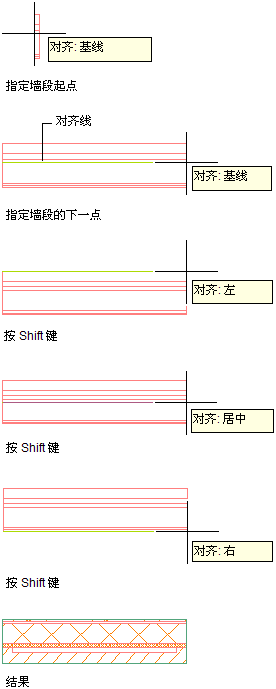

   也可以按 Shift 键循环切换对齐选项。



重新定位墙段

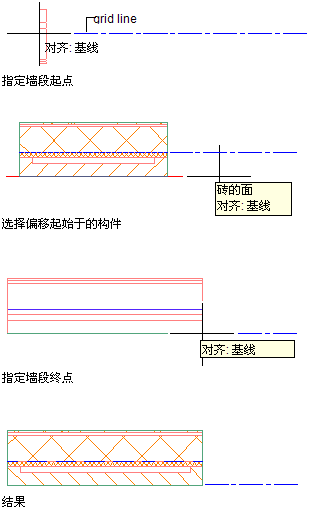

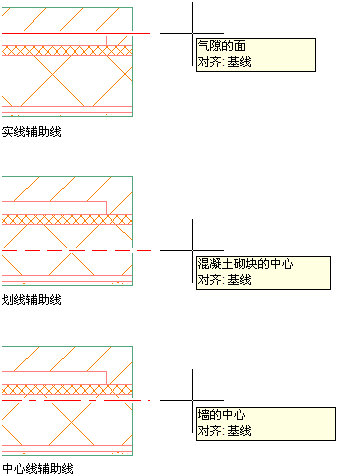

在绘制墙段时，根据墙构件的面或中心或者墙的整体中心指定一个偏移值，便可以将其重新定位。指定了偏移选项并将光标移到墙段上之后，将出现辅助线和工具提示，指明已经选中了特定墙构件的哪个部分。实线表示构件面，虚线表示构件中心，中心线表示墙的整体中心。

在绘制墙段时将其重新定位，可使特定墙构件与特定点或引导线对齐。例如，您可能希望将墙的砖饰面的外部面与某条柱网轴线对齐，或者将墙的结构 CMU 的内部面与柱对齐。

还可以拾取墙内部或外部的任一点，将其指定为用于重新定位墙的偏移点。可以在动态标注框中输入一个值，或者在“特性”选项板的“尺寸”下面输入“偏移”的值，这样，墙将会朝着从光标位置到当前对齐线的方向，按照输入的偏移距离发生移动。

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。
   注： 此时，可能需要切换墙段方向或对齐方式，以便在指定偏移距离之前将其正确定位。
3. 在命令行上输入 O（表示偏移）；或者单击鼠标右键，然后单击“偏移”。

   移动光标时，辅助线会与工具提示一起显示。



4. 单击以选择要从其偏移的墙段，或者在墙段外部指定一个点。

   对齐线将会移动以符合指定的偏移距离。

5. 指定墙段的终点。


指定墙特性

使用墙特性可以指定绘制的墙是否为关联空间的边界对象，以及指定清除参数和尺寸。

1. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
2. 指定墙段的起点。
3. 在“特性”选项板上，展开“基本”，然后展开“常规”。
4. 选择墙样式。
5. 在“限制空间”下，定义该墙是否可用作关联空间的边界对象。

   在此处可选择 3 个选项：

   • 是：该墙可用作关联空间的边界对象。
   • 否：该墙不能用作关联空间的边界对象。
   • 按样式：该墙将使用墙样式中的边界设置。
6. 如果需要此墙与其他墙清除，则在“自动清除”中选择“是”，并选择一个清除编组。
7. 展开“尺寸”。
8. 指定墙尺寸：

   如果希望 . . .	则 . . .
   指定墙的厚度	输入“宽度”值。如果“宽度”不可用，则由选定的墙样式决定墙的宽度。
   指定墙从楼板到天花板的高度	输入“基准高度”值。
   指定墙从起点到终点的长度	输入“长度”值。

9. 指定墙的对正方式，即根据您指定的点和绘制墙的方向来放置墙：

   如果希望 . . .	则 . . .
   指定定义墙左侧的点	在“对齐”中选择“左”。
   指定定义墙右侧的点	在“对齐”中选择“右”。
   指定定义墙中心线的点	在“对齐”中选择“居中”。
   选择定义墙基线的点	在“对正”中选择“基线”。

10. 指定偏移：

    如果希望 . . .	则 . . .
    使墙的位置偏离指定的点	输入“基线偏移”值。
    使屋顶线偏离指定的基准高度	输入“屋顶线相对基准高度的偏移”的值。
    使楼板线偏离基线	输入“楼板线相对基线的偏移”的值。

11. 继续添加墙段。

    可以输入 u（放弃）来放弃除起点之外的任何点。

12. 指定墙的端点：

    如果希望 . . .	则 . . .
    绘制 2 个在起点以直角相交的墙段以闭合墙	输入 or（正交闭合），然后在所需的墙闭合方向指定一点。墙段会一直延伸，直到与垂直（于第一个墙段）的墙段相交。
    添加从前一点到墙起点的墙段来闭合墙	输入 c（闭合）。
    在指定的点完成墙段	指定墙的终点，然后按 Enter 键。

从墙对齐线绘制墙段

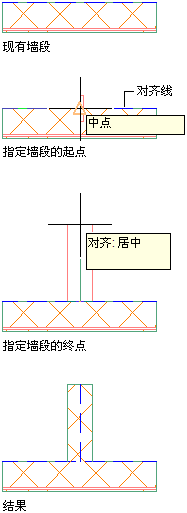

通过使用此过程，可以使用任一“对象捕捉”模式在现有墙段对齐线上绘制一个新墙段。首先指定要激活的对象捕捉模式。例如，可能需要从现有墙段的中点开始创建一个新墙段。

开始添加新墙段后，对齐线将自动显示在现有墙段上，不管是否启用了对齐线显示。如果将光标从现有墙段上移开，对齐线将会消失。选择墙段中点附近的点时，会在对齐线上显示中点对象捕捉。单击可将该点指定为新墙段的起点，然后指定墙段终点。

1. 在命令行上，输入 DSETTINGS，然后单击“对象捕捉”选项卡。
2. 在“常规”下面，选择要激活的对象捕捉模式。
3. 在“AutoCAD Architecture”下面，选择“允许常规对象捕捉设置作用于墙对齐线”。
4. 选择墙工具。
   注： 或者，也可以 依次单击“常用”选项卡 “构建”面板 “墙”下拉菜单 “墙”。 查找
5. 在现有墙段上，单击对齐线上要从其开始绘制新墙段的对象捕捉。
6. 指定新墙段的终点。
