可以使用详图索引工具创建参照详图索引的剖视图、立面视图和详图视图。根据要创建的视图类型，需要在详图索引工具中设置不同选项。

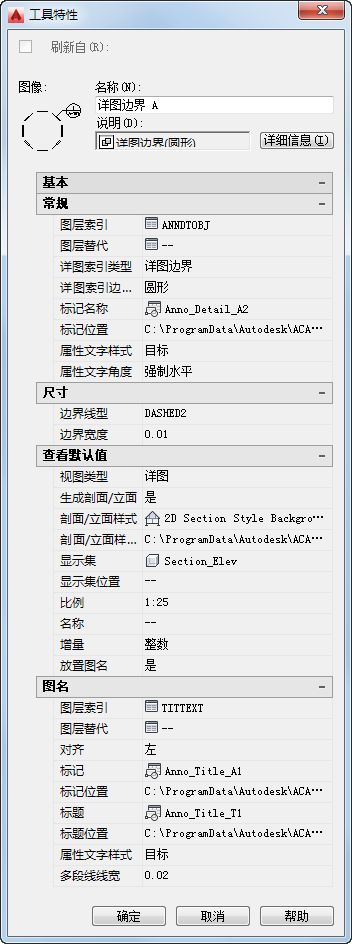

详图索引的特性

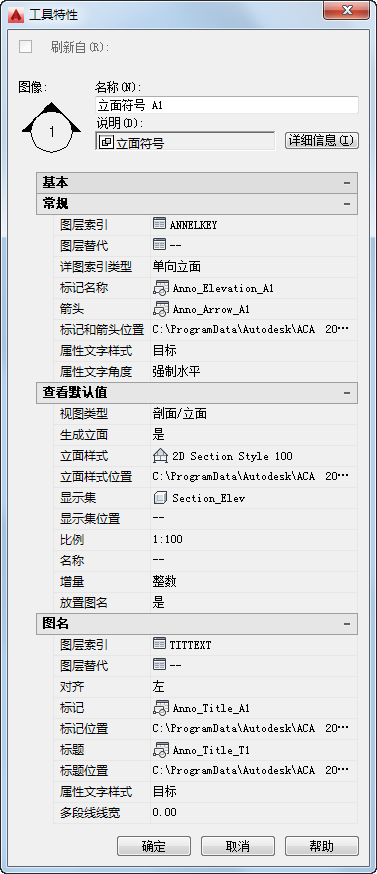

立面详图索引的特性

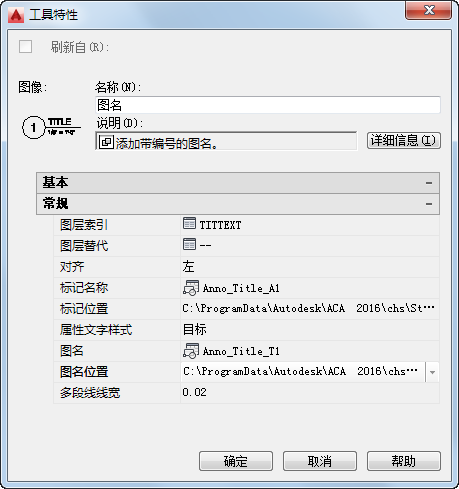

图名工具的特性
下表中列出了可为各种工具类型设置的特性。
| 特性 | 工具类型 | 说明 |
|---|---|---|
| 常规类别 | ||
| 图层索引 | 常规（所有详图索引类型） | 在此可指定应插入详图索引符号的图层索引。 |
| 图层替代 | 常规 | 如有必要，可在此为详图索引符号指定图层索引替代。 |
| 详图索引类型 | 常规 | 在此可定义要插入的详图索引工具的类型。可以选择下列类型之一：
|
| 详图索引边界类型 | 详图边界 | 可以选择详图边界的造型。可用选项有圆形、矩形和自由形式。 |
| 四向立面类型 | 四向立面 | 可以选择工具应该创建的四向立面的类型。可用选项有内部立面和外部立面。 注： 对于内部立面，可以选择空间作为立面区域。
|
| 标记名称 | 常规 | 在此可定义用作详图索引标记的图块。 |
| 标记和箭头位置 | 常规 | 定义可用详图索引符号标记的位置，如果适用，定义可用标记箭头的位置。 |
| 箭头 | 剖面/立面 | 定义剖面/立面符号箭头的图块。 |
| 属性文字样式 | 常规 | 在此可选择详图索引中属性的文字样式应该是详图索引标记的文字样式（内容），还是图形的当前文字样式（目标）。 |
| 属性文字角度 | 常规 | 在此可选择属性文字的文字角度。可以选择将属性文字以详图索引符号的角度（“按插入”）插入、在图形中以水平方式（“水平”）插入或以从右侧开始阅读（“正读”）的方式插入。 |
| 尺寸标注类别 | ||
| 角半径 | 详图边界 | 定义矩形和自由形式详图边界的角半径。 |
| 边界线型 | 详图边界 | 定义详图边界的线型。 |
| 边界宽度 | 详图边界 | 定义边界线的线宽。 |
| 视图默认类别 | ||
| 视图类型 | 常规 | 此设置决定详图索引工具生成的视图的类型。可以选择下列视图类型：
|
| 生成剖面/立面 | 常规 | 在此可选择工具是否创建二维剖面/立面。 |
| 剖面/立面样式 | 常规 | 如果选择了使用工具生成二维剖面/立面，则必须设置一种二维剖面/立面样式。 |
| 剖面/立面样式位置 | 常规 | 设置可用二维剖面/立面样式所在的图形或样板文件。 |
| 显示集 | 常规 | 如果选择了使用工具生成二维剖面/立面，则必须在此为二维剖面/立面设置显示集。 |
| 显示集位置 | 常规 | 设置可用显示集所在的图形或样板文件。 |
| 调整比例 | 常规 | 在该设置中，可定义工具生成的模型空间视图的比例，以及从模型空间视图生成的图纸视图的比例。 注： 可在图形中插入详图索引期间替代在工具中设置的比例。
|
| 名称 | 常规 | 为该工具创建的模型空间视图设置一个默认名称。可在图形中插入详图索引期间替代在工具中设置的名称。 |
| 增量 | 常规 | 设置在命名由该详图索引工具创建的多个模型空间视图时使用的默认递增方法。可用选项有“整数”和“字符”。 |
| 放置图名 | 常规 | 在此可选择是否将图名附着到由该工具创建的模型空间视图。 |
| 图名类别 | ||
| 图层索引 | 常规 | 默认情况下，与详图索引工具关联的图名将插入到生成的模型空间视图所在的图层中。然而，您可以通过在此选择其他图层索引，为图名定义不同的图层。 |
| 图层替代 | 常规 | 如有必要，可在此为图名指定图层索引替代。 |
| 对齐 | 常规 | 此设置指定图名相对于图名线的对齐方式。可用选项有“左”和“右”。 |
| 标记 | 常规 | 在该列表中，可以选择用于图名符号的图块。 |
| 标记位置 | 常规 | 设置可用图块所在的图形或样板文件。 |
| 标题 | 常规 | 在此可定义标题符号。 |
| 标题位置 | 常规 | 设置可用标题符号所在的图形或样板文件。 |
| 属性文字样式 | 常规 | 在此可选择标题中属性的文字样式应该是标题标记的文字样式（内容），还是图形的当前文字样式（目标）。 |
| 多段线宽度 | 常规 | 此设置指定多段线分隔符的宽度。该值以打印单位测量，并根据当前标注比例进行相应缩放。 |
