编辑墙的屋顶线或楼板线的步骤

使用以下步骤可以编辑墙的屋顶线或楼板线的几何图形：

• 添加、修改或删除山墙。
• 添加、修改或删除阶形墙。
• 将屋顶线或楼板线投影到多段线或其他对象，例如屋顶、屋顶板、楼板和楼梯。
• 通过添加和调整顶点及边缘来创建自定义的屋顶线或楼板线条件。
• 反转墙的屋顶线或楼板线，但不反转墙本身。
• 删除对墙的屋顶线或楼板线所做的所有修改。

您也可以在“特性”选项板上的“屋顶线/楼板线”工作表中编辑屋顶线和楼板线。

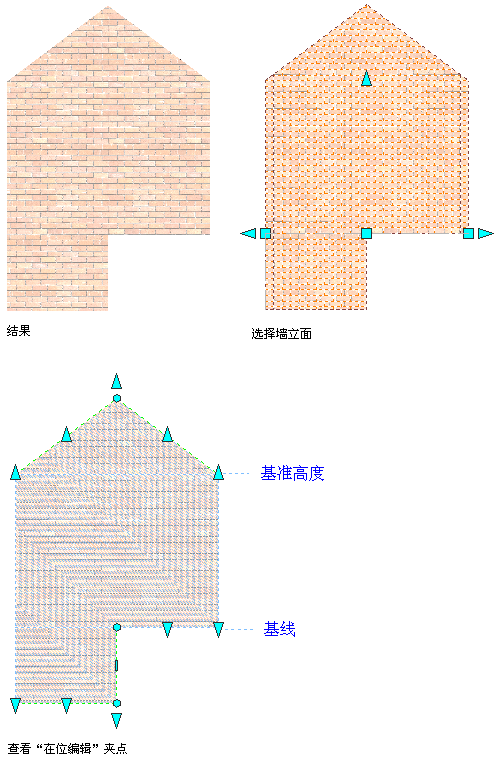

查看在位编辑墙立面夹点

注： 如果要将屋顶线或楼板线投影到多段线，请在开始此步骤前先绘制多段线。

1. 选择具有要修改的屋顶线或楼板线的墙。
2. 依次单击“墙”选项卡 “修改”面板 “屋顶/楼板线”下拉菜单 “在位编辑”。

   系统会创建临时轮廓以编辑屋顶线和楼板线的几何图形。

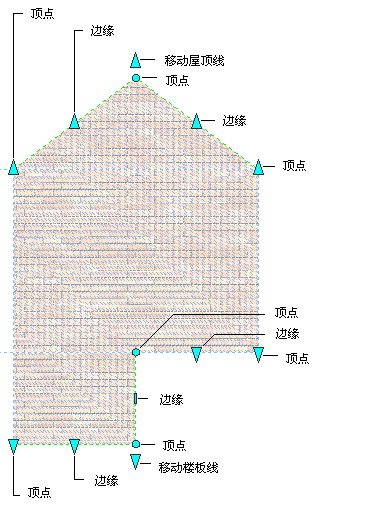

   在位编辑墙立面夹点

3. 注： 在执行编辑任务之后，可能需要再次选择该轮廓，以执行其他编辑任务。
   编辑轮廓：

   如果希望...	则...
   将山墙添加到屋顶线或楼板线	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “添加山墙”。 选择屋顶线或楼板线。
   将阶形墙添加到屋顶线或楼板线	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “添加阶形墙”。 选择屋顶线或楼板线。
   修改屋顶线或楼板线的造型	选择轮廓，并使用“移动屋顶线”、“移动楼板线”、“顶点”和“边缘”夹点来调整造型。
   向屋顶线或楼板线中添加顶点	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “添加顶点”。 为每个新顶点选择一个点，然后按 Enter 键。
   从屋顶线或楼板线删除顶点	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “删除顶点”。选择要删除的顶点，然后按 Enter 键。
   将屋顶线或楼板线投影到多段线	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “投影到多段线”。 选择屋顶线或楼板线，然后选择多段线。按 Enter 键保留几何图形，或输入 y（是）删除几何图形。
   将屋顶线或楼板线投影到其他对象，例如楼梯或屋顶	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “自动投影”。选择屋顶线或楼板线，然后选择对象。
   反转屋顶线或楼板线	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “反转”。 选择屋顶线或楼板线。
   将屋顶线恢复到墙的基准高度，或将楼板线恢复到墙的基线	选择轮廓，然后依次单击“在位编辑”选项卡 “轮廓”面板 “删除”。选择屋顶线或楼板线。

   注： 要将山墙或阶形墙添加到编辑过的屋顶线或楼板线，请先使用“删除”工具删除现有的屋顶线或楼板线条件。
4. 保存或放弃修改：

   如果希望...	则...
   将屋顶线和楼板线恢复为编辑前的造型	依次单击“在位编辑”选项卡 “编辑”面板 “取消”。
   保存修改	依次单击“在位编辑”选项卡 “编辑”面板 “完成”。墙会使用编辑过的轮廓来定义其几何图形。
