指定缺少的参考指示器

从 AutoCAD Electrical 添加参考指示器值。

1. 在“PJ2”上单击鼠标右键，然后选择“指定给现有电气零件”。


   就 AutoCAD Electrical 图形而言，PJ2 是为连接到电动机 MOT2（用于水平调整的电动机）的连接器指定的参考指示器。

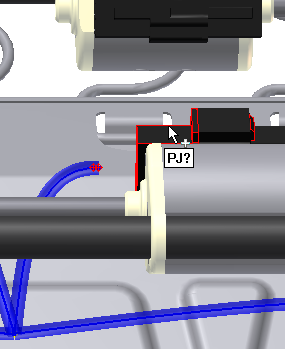

2. 将光标悬停在图形窗口中连接器引用 900575:2 上，并注意工具提示。


   可以在浏览器中选择此引用，但是，当您使用图形窗口时，Inventor 会显示工具提示。工具提示显示了该元件的参考指示器。问号 (?) 表明尚未指定参考指示器。

3. 选择连接器。
4. 在“选择电气零件”对话框中单击“确定”。
5. 在 AutoCAD Electrical 中指定的参考指示器将指定给 Inventor 连接器，与 PJ2 关联的问题将会被删除。因为已将对话框过滤器设定为仅显示包含问题的条目，所以 PJ2 将不包含在列表中。
