使用 Autodesk Vault 和 AutoCAD Electrical 的步骤

注： Vault Basic，如图所示。

快速入门

1. 启动 AutoCAD Electrical。
2. 单击“Vault”选项卡 “访问”面板“登录”。 查找
3. 在单用户环境中，如果尚未设置工作文件夹，请启动 Autodesk Vault Explorer 并在本地计算机上设置工作文件夹，然后切换回到 AutoCAD Electrical。

   在多用户设计环境中，在共享网络资源上为整个项目团队设置工作文件夹。这将允许所有用户同时访问同一数据集，并使数据保持一致。

将项目添加到 Vault

1. 启动 AutoCAD Electrical。
2. 单击“Vault”选项卡 “访问”面板“登录”。 查找
3. 在“项目管理器”中，打开要添加到 Vault 的项目。
4. 在项目名称上单击鼠标右键，然后选择“Vault”“检入”。
5. 按照提示进行操作。

从 Vault 打开项目

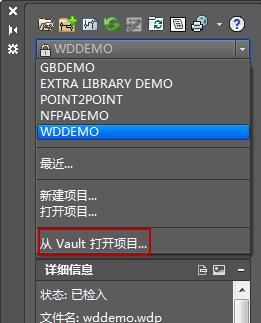

1. 在“项目管理器”中，从项目选择菜单中选择“从 Vault 打开项目”。

2. 浏览到项目定义文件，然后选择该文件。若要维护项目中图形文件之间的关系，请检出项目中的所有文件。
3. 单击“打开(全部检出)”。

检出项目

1. 在“项目管理器”中，在项目名称上单击鼠标右键，然后选择“Vault”“全部检出”。

检入项目

1. 在“项目管理器”中，在项目名称上单击鼠标右键，然后选择“Vault”“全部检入”。

刷新

“刷新”可检索检入的最新设计数据的只读副本。

1. 若要刷新项目，请在“项目管理器”中的项目名称上单击鼠标右键，然后选择：
   • “Vault”“刷新文件”以获取项目文件的最新版本。
   • “Vault”“刷新所有文件”可获取选定项目文件以及所有相关文件的最新版本。
2. 若要刷新单独的图形，请在“项目管理器”中单击鼠标右键，然后选择“刷新文件”。

获取特定版本

可以检索在工作文件夹中放置了只读副本的文件或项目的过去版本。不能修改历史版本。您只能创建文件的新版本。

1. 单击“Vault”选项卡 “访问”面板 “Vault”。 查找
2. 输入用户名和密码。
3. 导航至该文件。
4. 单击“检出”。

   “获取/检出”对话框将会显示。

5. 如果该对话框处于收拢状态，则单击“展开”。
6. 从“版本”下拉列表中选择版本。
7. 单击“确定”。

创建项目版本

1. 检出项目 .wdp 文件。
2. 检入项目 .wdp 文件。

即使 .wdp 未修改，如果任何图形具有较新版本，则也将创建 .wdp 的较新版本，使其与所有较新图形版本相关联。

提示： 使用 Vault Explorer 可以检查项目文件版本与相应的图形版本之间的关系。
