在符号之间移动

使用 AutoCAD Electrical 浏览实用程序可以在项目图形集中的元件参考之间快速移动。

1. 如果 AEGS 不是激活项目，请在“项目管理器”中，在“AEGS”上单击鼠标右键，然后选择“激活”。
2. 在“项目管理器”中，双击“AEGS”以展开图形列表。
3. 在“项目管理器”的“项目图纸清单”中，双击 AEGS04.dwg。
4. 放大第一个阶梯列的左上部分。
5. 单击“项目”选项卡 “其他工具”面板 “浏览器”下拉列表 “浏览器”。 查找
6. 在继电器线圈 CR407 上的任何位置单击。

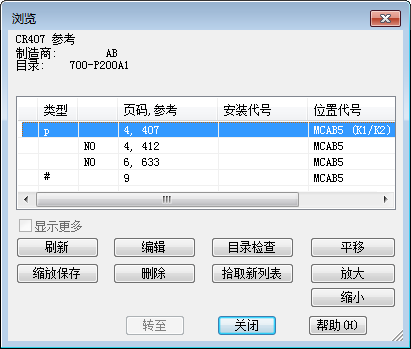

   CR407 的所有实例都将出现在“浏览”对话框中。

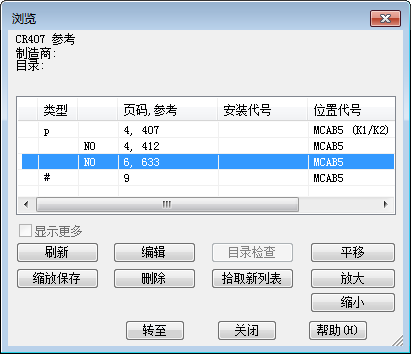

7. 选择表 6 上的参考。
8. 单击“转至”。


   表 6 中的 CR407 的实例将被浏览出来，并显示在“浏览”对话框旁边的图形中。


9. 选择表 9 上的参考。
10. 单击“转至”。

    可以使用“浏览”对话框中的选项编辑或删除元件。

11. 双击“浏览”对话框中的第一个条目返回到原始“AEGS04.dwg”图形。
12. 单击“关闭”。
    注： 如果 AutoCAD Electrical 在进行浏览时发现图形已被更改，则会保存图形文件。
