输入 Inventor 数据

将添加的连接器和导线应用于二维模型。

切换到 AutoCAD Electrical。

1. 单击“原理图”选项卡 “插入元件”面板 “插入连接器”下拉列表 “插入连接器(自列表)”。 查找
2. 选择 driverseat_from_inv.xml。单击“打开”。
   注： 如果未安装 Inventor，您现在可以使用“简介”页面中指定的文件夹中提供的 driverseat_from_inv.xml。

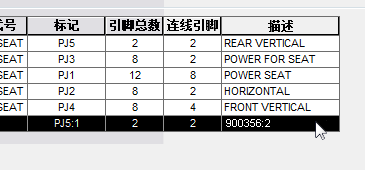

3. 在 Inventor 中添加的连接器在“连接器选择”对话框中列出。选择该连接器所对应的行。

4. 在对话框的底部，单击“详细信息”。

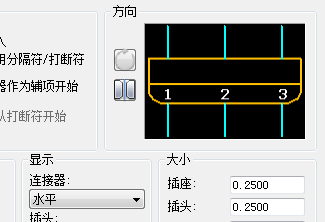

5. 在连接器显示菜单上，单击“水平”。

   对话框中显示的内容将切换为水平。


6. 单击“插入”。
7. 将连接器放置在电动座椅主开关的右侧。

8. 在“连接器选择”对话框中，单击“导线连接”。AutoCAD Electrical 会按照在 Inventor 中指定连接引脚。


您完成了本教程。
