设定隐藏线的显示特性。
这些设置仅当使用 HIDE 及将 SHADEMODE 设置为“二维线框”时可用。
选项列表
将显示以下选项。
暗显直线
-
指定暗显直线的线型和颜色。暗显直线是一种隐藏线，更改其颜色和线型此类线就会变为可见。
- 线型
-
列出可应用于暗显直线的线型。与常规线型不同，暗显直线不受缩放级别影响。（OBSCUREDLTYPE 系统变量）
- 颜色
-
列出可应用于暗显直线的颜色。（OBSCUREDCOLOR 系统变量）
环形间距百分比
-
指定到缩短晕圈线的距离。晕圈线在其隐藏点处缩短。此距离以一英寸的百分比为单位，并且不受缩放级别的影响。（HALOGAP 系统变量）
在 HIDE 操作中包括文字
-
指定执行 HIDE 命令时，是否包含 TEXT 或 MTEXT 命令创建的文字对象。（HIDETEXT 系统变量）
面相交
-
指定相交多段线的显示和颜色。相交多段线显示在三维曲面的面与面相交处。

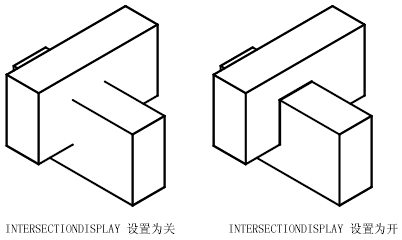

- 显示交线
-
指定相交多段线的显示。（INTERSECTIONDISPLAY 系统变量）
- 颜色
-
列出可应用于相交多段线的颜色。（INTERSECTIONCOLOR 系统变量）
隐藏精度
-
控制消隐和着色的精度。隐藏精度既可设置为低（单）精度，也可设置为高（双）精度。（HIDEPRECISION 系统变量）
- 低（单精度）
-
设定较低的隐藏精度（单精度）可以节省内存。
- 高（双精度）
-
将隐藏精度设定为高（双精度）可以生成更精确的隐藏，但同时将占用更多内存并可能影响性能。
