配置常规风管布局系统配置的步骤

在“风管布局系统配置”对话框中的“常规”选项卡中，可以控制坡度、标高、标签、流向箭头和弯头系统配置的风管布局系统配置。

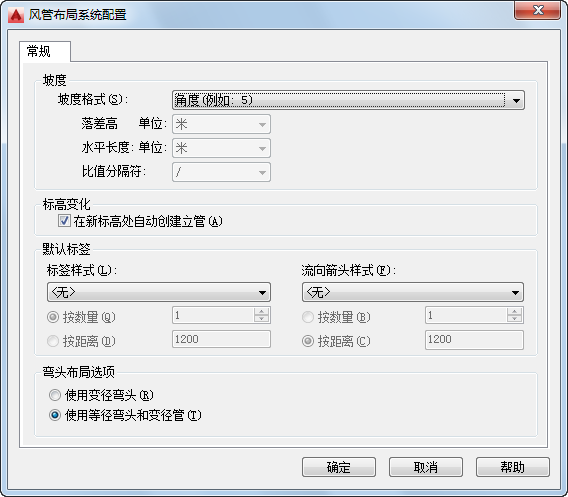

“常规”选项卡

1. 坡度系统配置。在“风管布局系统配置”对话框的“常规”选项卡中，选择坡度格式。

   坡度格式影响“特性”选项板中的“坡度”特性。坡度格式与图形存储在一起。此列表包括下列格式：

   坡度格式	说明
   角度	以角度表示（例如，2 度）
   百分比	以百分比表示，100% =45 度
   百分比	以百分比表示，100% =90 度
   坡度	以分数表示（例如，1/48 或 1/100） 注： “特性”选项板中的“坡度”特性以分数显示。

2. 为“落差高度”和“水平长度”选择图形单位。

   只有选择坡度格式后才会启用“单位”列表。该列表中的单位来自 AutoCAD Architecture 中的当前配置和“图形设置”对话框中的选项。例如，对于“公制”，可以选择米、毫米等。对于“英制”，可以选择英尺或英寸。

3. 输入常量值。

   如果先前选择的“坡度”格式为“落差高度固定的坡度”，则只能编辑落差高度的常量值。如果先前选择的“坡度”格式为“水平长度固定的坡度”，则只能编辑水平长度的常量值。

4. 选择斜线 (/) 或冒号 (:) 作为首选比值分隔符。
5. 标高系统配置。选择“在新标高处自动创建立管”启用此布局行为。
6. 标签系统配置。选择标签样式。

   标签系统配置存储在注册表中。

   注： 如果选择“无”，请跳过下一步。
7. 选择“按数量”或“按距离”：
   • 如果选择“按数量”，输入要添加到每段直风管的标签数。
   • 如果选择“按距离”，输入管段长度。如果管段长度短于间隔距离，则不会自动将标签添加到此管段中。
8. 流向箭头系统配置。从列表中选择流向箭头样式。
   注： 如果选择“无”，请跳过下一步。
9. 选择“按数量”或“按距离”：
   • 如果选择“按数量”，输入要添加到每段直风管的流向箭头数。
   • 如果选择“按距离”，输入管段长度。如果管段长度短于间隔距离，则不会自动将流向箭头添加到此管段中。
10. 弯头的布局选项。执行下列操作之一：
    1. 当修改风管管路的方向和风管的尺寸时，选择“使用变径弯头”来添加单个管件。
    2. 如果在不修改风管尺寸时不需要添加变径弯头管件，请选择“使用变径弯头”。
    3. 当修改风管管路的方向和风管的尺寸时，选择“使用等径弯头和变径管”来添加两个管件、一个弯头和一个变径管。

以下示例显示风管管路中的标签、流向箭头、变径弯头以及等径弯头和变径管：

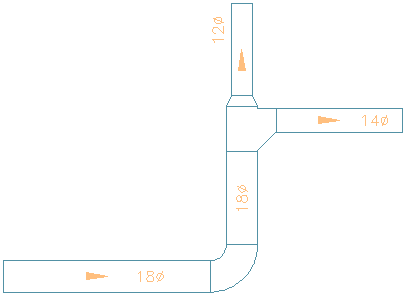

标签

流向箭头等间距分布，每段风管一个

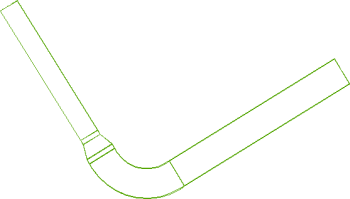

变径弯头

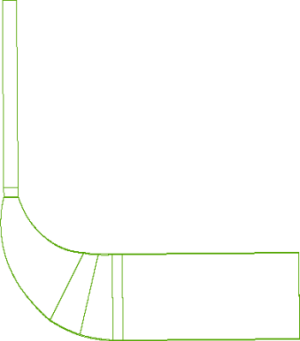

等径弯头和变径管
