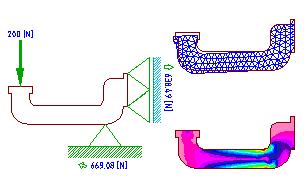

对承受静态载荷的二维对象执行有限元分析。
查找
概要
可以计算给定厚度的平板的平面中的应力和变形，或计算具有各个力和拉伸载荷的横截面中的应力和变形。
使用 AMFEA2D 命令之前需要具备以下条件：
- 已经绘制出轮廓。
- 内部轮廓和外部轮廓不能互相接触。
- 轮廓或者横截面必须形成一个封闭的表面。
注： 在同一个工程图中允许有多个有限元分析任务。如果轮廓有更改，则必须执行新的有限元分析任务。
有限元分析计算由“二维有限元分析 - 计算”对话框来控制。可以在其中指定所使用的材料、厚度以及边界条件（负荷和支撑）的类型和数目。
提示列表
将显示下列提示。
- 选择内部的点
- 选择横截面内部的点。有限元分析程序能够自动寻找由横截面定义的区域的外部和内部轮廓。
- 现有
- 使用现有的求解重新计算。如果轮廓没有更改，可使用此选项。
- 新建
- 删除现有的求解并开始新的计算。如果轮廓已更改，则使用此选项。
