此部件用于创建其中具有圆形管道的石材填充排水结构。
此部件的附着点可以位于排水结构的底部中心、顶部中心或顶部角点处。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 | 描述 | 类型 | 默认值 |
---|---|---|---|
侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
附着点 | 指定部件附着点的位置。 | 字符串;(a) 顶部中心;(b) 底部中心,(c) 顶部角点 | 顶部角点 |
底部宽度 | 沟渠的底部宽度 | 正数 |
1.0 英尺 0.3 米 |
顶部宽度 | 沟渠的顶部宽度 | 正数 |
1.5 英尺 0.5 米 |
深度 | 沟渠的总深度 | 正数 |
2.0 英尺 0.6 米 |
基础深度 | 沟渠底部上方管道基础的深度 | 正数 |
0.6 英尺 0.2 米 |
管道直径 | 排水管道直径 | 正数 |
0.6 英尺 0.2 英尺 |
管道厚度 | 管道材质的厚度(可选) | 正数 |
0.0 英尺 0.0 米 |
本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
参数 | 描述 | 状态 |
---|---|---|
深度 | 可以从纵断面高程处进行可选替代的沟渠深度。如果附着点位于沟渠的顶部,那么此纵断面将指定给沟渠底部,反之亦然。以下对象类型可用作用于指定此高程的目标:纵断面、三维多段线、要素线或测量地物。 | 可选 |

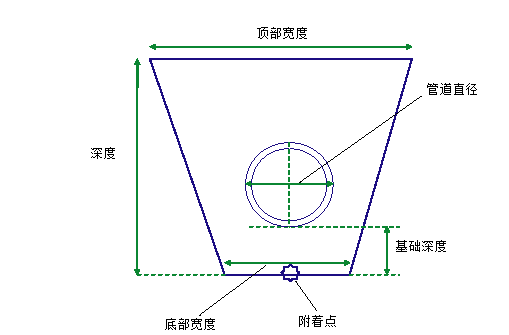

此部件用于生成简单排水结构的造型,如上图所示。
在布局模式中,此部件将按照使用输入参数所定义的方式从附着点开始进行绘制。

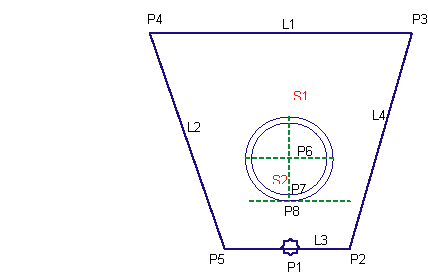

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
点/连接 | 代码 | 描述 |
---|---|---|
P1 | Drain_Bottom | |
P2 | Drain_Bottom_Outside | |
P3 | Drain_Top_Outside | |
P4 | Drain_Top_Inside | |
P5 | Drain_Bottom_Inside | |
P6 | Drain_Center | |
P7 | Flow_Line | 使用路缘和边沟之间现有的点代码(如果有)。 |
L1 | Top,Drain_Top | |
L2、L3、L4 | Datum,Drain_Bottom | |
S1 | Trench_Backfill | |
S2 | Drain_Area |
