城市替换人行道

此部件用于替换现有的人行道，从现有人行道外侧边缘开始，并向路缘插入曲面。

要使用此部件，应当分别用单独的路线定义现有人行道外侧边缘的信息。此点处的高程可以根据曲面或纵断面来确定。而且，如果定义此边缘的组件同时还是另一个改建组件，则可以将它们作为标记点传入，从而传递偏移和高程信息。

附着

附着点是（或接近）人行道外侧边缘。为了得到更好的效果，请在装配构造过程中将此点插入到控制偏移（具有固定的偏移）标记点上。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
外部人行道标记点	用于定义人行道外侧边缘和高程，以开始部件（可选）	字符串	无
宽度	人行道的宽度（从人行道的高侧边缘点向内测量）	数字	1.5 米 5.0 英尺
百分比坡度	百分比形式的人行道横向坡度（从人行道的高侧边缘向内测量）	数字	-2%
深度	人行道的深度或厚度	正数
标记内部点	要存储在新的人行道低侧边缘的标记点名称（可选）	字符串	无

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
人行道外侧边缘	此参数将把目标人行道的外侧边缘设为起点。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
左侧边沟纵断面	此参数将设定目标人行道的外侧边缘高程值。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
EGTopSurf	如果没有为铺装层左/右边缘高程提供相应的纵断面，那么将拾取该偏移处的曲面高程作为高程值。以下对象类型可用作用于指定此曲面的目标：曲面。	必需

输出参数

参数	描述	类型	默认值
百分比坡度	百分比形式的人行道横向坡度（从人行道的高侧边缘向内测量）	数字	-2%
深度	人行道的深度或厚度	正数

行为

默认情况下，人行道外侧边缘位于附着的标记点处或相关联的路线处。同样，将基于相关联的标记点或纵断面，或根据该偏移处的曲面来设置高程。

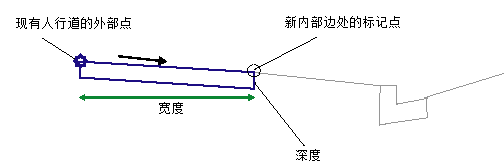

一旦建立了此起点，就会从此点按给定的宽度、坡度和深度向内插入人行道结构连接。如果给定了“标记内部点”的名称，则将在新的人行道低侧边缘存储一个标记点。

布局模式操作

在布局模式中，此部件起始于附着点，并使用给定的标注（例如宽度、坡度和深度）来绘制单个造型。

注：

构造装配时，如果没有以前的标记点，那么建议在控制偏移处添加此部件。此控制偏移可以位于自基准线标记的适当偏移处，以便使布局模式看起来像典型的横断面。但是，建议用户不必将此控制偏移映射到道路状态中的任何“路线/纵断面”，因为这将会引起某些问题，例如在某些情况下使设计不垂直于基准线。不关联此控制偏移将不会在道路上产生任何影响，因为起点是通过确切位置的部件宏附着到路线/标记点的。

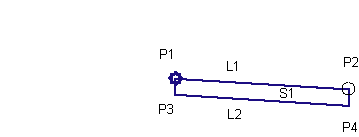

点、连接和造型代码

点/连接	代码	描述
P1	Sidewalk_In	完工坡面上的人行道内侧边缘
P2	Sidewalk_Out	完工坡面上的人行道外侧边缘
L1	Top Sidewalk
L2	Datum
S1	Sidewalk	人行道混凝土区域
