垂直护墙

此部件可以插入两侧均为垂直陡壁(没有倾斜侧)且底部具有可选楔子的护墙结构。

附着

附着点根据护墙处于挖方条件还是填方条件而有所不同。如果其在填方中,则附着点将位于护墙顶部附近。如果其在挖方中,则附着点将位于基脚附近。

输入参数

注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。

参数 描述 类型 默认值

指定在附着点的右侧还是左侧插入部件。

左/右
陡壁宽度 指定陡壁的宽度。 数字

0.958 英尺

0.292 米

顶部高度 陡壁顶部与填方中的钩线或挖方中的新钩线之间的距离。 数字

1.320 英尺

0.40 米

基脚覆土厚度 从基脚顶部到填方中陡壁背面的完工坡面线或到挖方中钩线的覆土厚度。 数字

1.667 英尺

0.50 米

指定在基脚下方添加可选楔子 布尔

陡壁高度由从基脚顶部到垂直面上地面高程的附着点之间的距离来确定,无论哪个点处于较高的位置。基脚宽度、陡壁垂直面的偏移、可选楔子标注及键中心点的位置都是陡壁高度的函数。

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象(例如图形中的曲面、路线或纵断面对象)的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数 描述 状态
陡壁高度 可用于替代固定的陡壁高度,并连接到纵断面。以下对象类型可用作用于指定此高程的目标:纵断面、三维多段线、要素线或测量地物。 可选
目标曲面 用于确定护墙处于挖方中还是填方中的现状地面曲面名称。以下对象类型可用作用于指定此曲面的目标:曲面。 必需

输出参数

无。

行为

此部件可以在左侧或右侧插入。填方或挖方条件的附着点不同。在填方中,附着点假定为完工坡面与陡壁的内部面相交的位置,位于陡壁顶部下方等于“顶部高度”参数的距离处。在挖方中,附着点假定为完工坡面与内部面相交的位置,位于基脚顶部等于“基脚覆土厚度”参数的距离处。陡壁高度由“陡壁高度”或“纵断面”输入确定。

在填方中,倾斜陡壁面将朝向路面的中心。在挖方中,倾斜陡壁面将背离路面,朝向保留的地面。如果将“键”选项设置为“否”,那么基脚的底部将为单个水平连接。如果使用了“键”选项,则将插入定义可选楔子的连接。

布局模式操作

在布局模式中,部件将按照输入参数值指定的方式来绘制护墙造型(假定该部件处于填方条件)。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点/连接 代码 描述
P1 RW_Front
P2 RW_Top
P3 RW_Back
P14 RW_Hinge
P12 RW_Inside 可以用作生成参考坐标系曲面时的特征线
P5 RW_Outside 可以用作生成参考坐标系曲面时的特征线
L1, L2, L3 Top L1=P1 到 P2; L2= P2 到 P3; L3 = P3 到 P14;
L4,L5,L6 Footing_Bottom L4 = P6 到 P7; L5 = P8 到 P9; L6 = 10 到 11;
S1 RWall

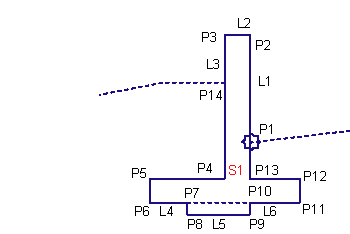

编码图

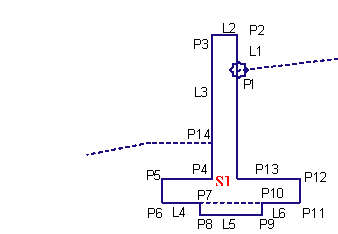

填方条件

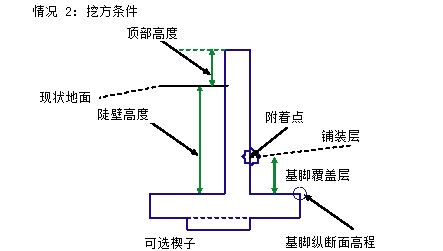

挖方条件
