叠加加宽匹配坡度 2

附着

附着点位于加宽车道上完工坡面的内侧边缘。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
左侧插入点偏移	左侧插入点的偏移。此参数是左侧加宽车道的起点，通常位于现有行车道左侧边缘。	数字	0.0
右侧插入点偏移	右侧插入点的偏移，通常位于现有行车道右侧边缘。	数字	0.0
叠加深度	现有完工坡面上方的叠加深度	正数	0.100 米 0.30 英尺
左侧宽度	左侧加宽车道的宽度	正数	3.6 米 12.0 英尺
右侧宽度	右侧加宽车道的宽度	正数	3.6 米 12.0 英尺
铺装 1 深度	完工坡面与铺装 1 曲面之间的深度	正数	0.025 米 0.083 英尺
铺装 2 深度	铺装 1 曲面与铺装 2 曲面之间的深度	正数	0.025 米 0.083 英尺
基层深度	铺装 2 曲面与基准曲面之间的深度	正数	0.100 米 0.333 英尺
底基层深度	底基层曲面与基层顶部之间的深度	正数	0.300 米 1.0 英尺

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
现有曲面	定义现有道路的曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。	必需
左侧插入点偏移	可用于替代固定的“左侧插入点偏移”值，并将该点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
右侧插入点偏移	可用于替代固定的“右侧插入点偏移”值，并将该点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
左侧宽度	可用于替代固定的“左侧宽度”值，并将车道边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
右侧宽度	可用于替代固定的“右侧宽度”值，并将车道边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选

参数	描述	类型
百分比坡度	在现有曲面上计算出的从“采样点”到“插入点”的坡度	数字

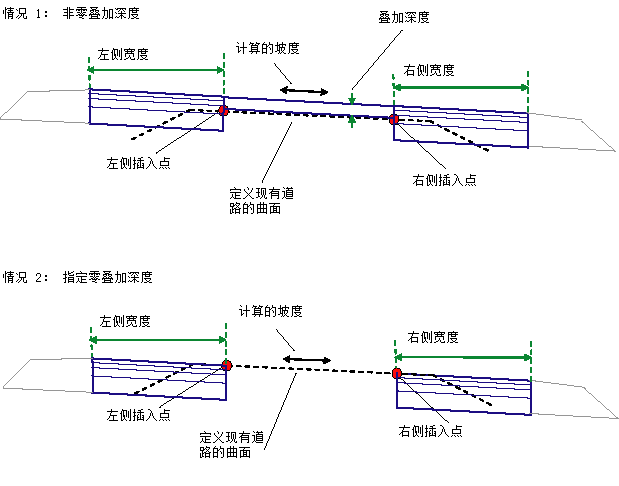

将确定“现有曲面”上的“左侧插入点”和“右侧插入点”的高程，并计算出这两点之间的坡度。如果给定的“叠加深度”非零，那么将沿着计算出的坡度在现有车道上方添加一个叠加层。将通过在现有坡面上叠合一个或多个连接，来创建闭合的叠加造型。将沿着计算出的坡度从叠加边缘向外附着给定宽度的加宽车道。

如果给定的“叠加深度”为零，那么将沿着现有坡面从插入偏移向外插入加宽车道。

铺装层将在每个端点处使用垂直连接来闭合。同时还将从底基层内侧边缘到现有曲面放置一个垂直连接。

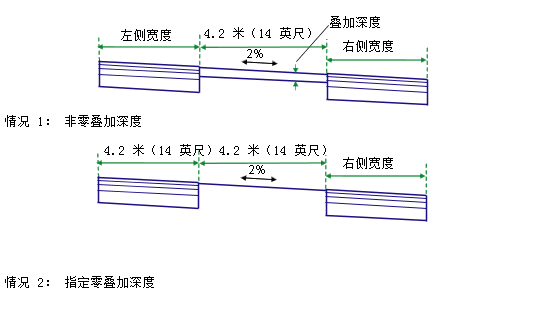

在布局模式中，此部件将被附着到任一便利的点。叠加层按以下样式来显示：深度为统一的值、宽度为 4.2 米（或 14 英尺）、坡度为 -2%。加宽车道将从叠加边缘 -2% 的坡度扩展给定的宽度和深度。

在建模模式中，此部件将调整到由“插入点”和“现有曲面”确定的位置和坡度。

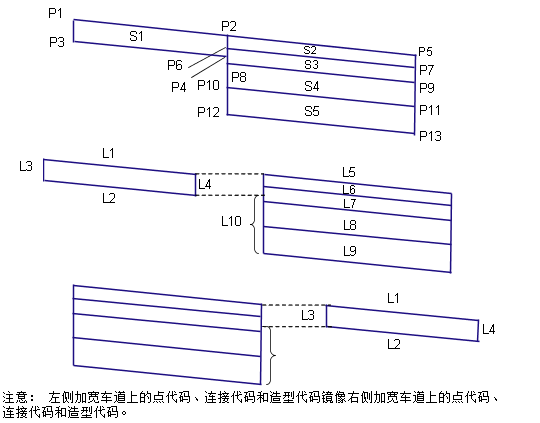

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P5	ETW	完工坡面上的加宽车道外侧边缘
P7	ETW_Pave1	铺装 1 曲面上的加宽车道外侧边缘
P9	ETW_Pave2	铺装 2 曲面上的加宽车道外侧边缘
P11	ETW_Base	基准曲面上的加宽车道外侧边缘
P13	ETW_Sub	底基层曲面上的加宽车道外侧边缘
L1、L5	Top, Pave	完工坡面曲面
L2	Overlay	“现有曲面”上的叠合连接。请注意，点 P3 与 P4 之间可能存在多个单一连接。
L6	Pave1
L7	Pave2
L8	Base
L9	SubBase, Datum
L10	Datum
S1	Overlay	叠加与现有车道之间的区域
S2	Pave1
S3	Pave2
S4	Base
S5	SubBase
