连接坡度和垂直偏转角

此部件是一个通用的实用程序，用于将连接沿某一坡度延伸一定的垂直偏转距离。

生成道路模型时，可以为该垂直偏转给定一个纵断面。

附着

附着点位于连接的内侧边缘。此部件可以插入到附着点的左侧或右侧。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定链接坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
坡度	连接的百分比坡度或比例坡度。	非零的正数	2 (%) 或 2:1
垂直偏转	连接起点与终点之间的正/负垂直偏转	非零的数字	3.0 米 10.0 英尺
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否
使用超高	指定对路肩使用超高坡度	选择列表： a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道，e) 无	无

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述
垂直偏转	可用于替代固定的“垂直偏转角”值，并将连接终点连接到纵断面。以下对象类型可用作用于指定此纵断面的目标：纵断面、三维多段线、要素线或测量地物。	可选

从附着点按照插入方向沿给定的坡度添加连接，直至该连接达到给定的高程。如果在运行时指定了纵断面名称，则垂直偏转将被调整，以匹配纵断面高程。

此部件包含名为“使用超高坡度”的可选输入参数，该参数允许指定对路肩使用超高坡度。可以将此参数设为 a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道或 e) 无。“无”是默认设定。

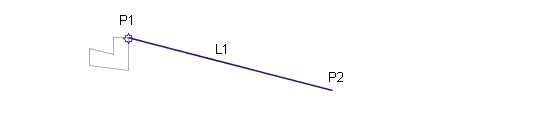

在布局模式中，此部件将按给定的坡度和垂直偏转来显示连接。

无。
