此部件使用位于结构内侧和外侧的可选梯级和后坡创建沟渠结构。
附着
附着点为可选内侧梯级最内侧的点。如果忽略了内侧梯级，则附着点位于沟渠结构内壁最内侧的点上。

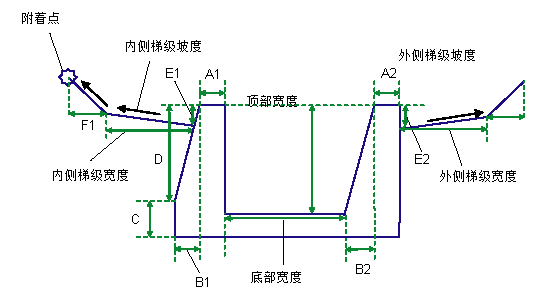

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 |
指定在附着点的右侧还是左侧插入部件。 |
左/右 | 右 |
| 底部宽度 | 沟渠的底部宽度 | 正数 |
2.0 英尺 0.6 米 |
| 沟渠深度 | 沟渠的深度 | 正数 |
2.0 英尺 0.6 米 |
| A1 | 顶部的内壁厚度 | 正数 |
0.45 英尺 0.15 米 |
| B1 | 底部的内壁增加的陡壁厚度 | 正数 |
0.6 英尺 0.2 米 |
| C | 沟渠底部衬砌的厚度 | 正数 |
0.5 英尺 0.15 米 |
| D | 内壁上斜面的深度 | 正数 |
2.0 英尺 0.6 米 |
| E1 | 内侧梯级/后坡连接起点所在铰点的深度 | 正数 |
0.0 英尺 0.0 米 |
| 内侧梯级宽度 | 内侧梯级（可选）的宽度。输入零表示无梯级 | 正数 |
1.5 英尺 0.5 米 |
| 内侧梯级坡率 | 内侧梯级（可选）的横向坡率。其从沟渠结构边缘开始测量，并且正坡度表示沟渠的上升梯级 | 数字、坡率类型 | 4% |
| F1 | 内侧后坡连接（可选）的宽度。输入零值表示无后坡连接 | 正数 |
1.0 英尺 0.3 米 |
| G1 | 内侧后坡连接（可选）的坡度。其从沟渠结构开始测量，并且正坡度表示起点的上升连接 | 数字、坡度类型 | 1:1 |
| A2 | 顶部的内壁厚度 | 正数 |
0.45 英尺 0.15 米 |
| B2 | 外壁的斜宽度 | 正数 |
0.6 英尺 0.2 米 |
| E2 | 外侧梯级/后坡连接起点的铰点的深度 | 正数 |
1.0 英尺 0.3 米 |
| 外侧梯级宽度 | 外侧梯级（可选）的宽度。输入零表示无梯级 | 正数 |
3.0 英尺 1.0 米 |
| 外侧梯级坡率 | 外侧梯级（可选）的横向坡率。其从沟渠结构边缘开始测量，并且正坡度表示沟渠的上升梯级 | 数字、坡率类型 | 4% |
| F2 | 外侧后坡连接（可选）的宽度。输入零值表示无后坡连接 | 正数 |
1.0 英尺 0.3 米 |
| G2 | 外侧后坡连接（可选）的坡度。其从沟渠结构开始测量，并且正坡度表示起点的上升连接 | 数字、坡度类型 | 1:1 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
目标参数：无。
输出参数
行为
此部件用于构造沟渠结构的造型，如图所示。要忽略梯级和前坡连接，请为相应的宽度参数输入零。
布局模式操作
在布局模式中，此部件将按照使用输入参数所定义的方式从附着点开始进行绘制。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P10 | Ditch_In | |
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10, L13 | Top | |
| L10, L13 | Datum | 如果 P11 的偏移小于 P8；而 P13 的偏移大于 P9 |
| L11 | Top | |
| L12 | Top | |
| L1 和 L5 | Top | |
| L1 到 L5 | Ditch_Top | |
| L8 和 L9 | Datum | |
| L10 到 L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | Ditch | 沟渠结构造型区域 |

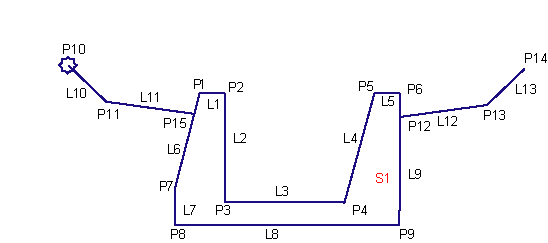

编码图
