连接的宽度和坡度

此部件是一个通用的实用程序，用于通过指定曲面连接的宽度和坡度来添加曲面连接。

可以给定百分比坡度值或比例坡度值。生成道路模型时，要使宽度和坡度可变，可以使用路线或纵断面。

附着

附着点位于连接的内侧边缘。此部件可以插入到附着点的左侧或右侧。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	左
宽度	从内侧边缘偏移到外侧边缘偏移的车道宽度	正数	3.0 米 10.0 英尺
使用超高坡度	指定使用超高坡度	选择列表	否
坡度方向	指定链接坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
坡度	连接的百分比坡度。负坡度表示按照插入方向向下延伸。	数字	2 (%) 或 2:1
点代码	要指定给连接外侧边缘的曲面代码列表	以逗号分隔的字符串	P2
连接代码	要指定给连接的曲面代码列表	以逗号分隔的字符串	Top, Datum
忽略连接	该参数可以添加或删除曲面连接。	是\否	否
使用超高	指定对路肩使用超高坡度	选择列表： a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道，e) 无	无

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
宽度	可用于替代固定的连接“宽度”值，并将连接终点连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
百分比坡度	可用于替代固定的“百分比坡度”值，并将连接终点连接到纵断面。以下对象类型可用作用于指定此纵断面的目标：纵断面、三维多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
起始偏移	连接起点的正/负偏移	数字
起始高程	连接起点的高程	数字
终点偏移	连接终点的正/负偏移	数字
终止高程	连接终点的高程	数字

行为

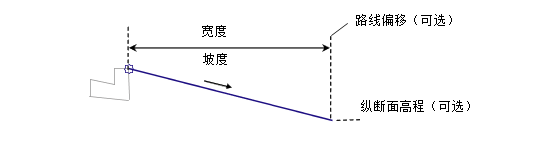

按照插入方向从附着点开始添加连接，并延伸给定的宽度和坡度。如果在道路建模过程中，将某个偏移水平路线名称指定给了“宽度”，那么车道的宽度将发生变化，以匹配路线的偏移。如果将某个纵断面名称指定给了“坡度”，那么坡度将被调整，以匹配连接终点处的纵断面高程。

此部件包含名为“使用超高坡度”的可选输入参数，该参数允许指定对路肩使用超高坡度。可以将此参数设为 a) 外侧路肩坡度，b) 内侧路肩坡度，c) 外侧车道，d) 内侧车道或 e) 无。“无”是默认设定。

布局模式操作

在布局模式中，此部件将按给定的宽度和坡度显示连接。

点、连接和造型代码

无。

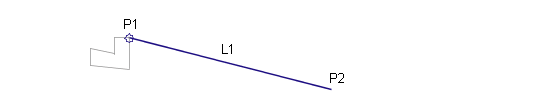

编码图
