按路拱抬高的中间带

此部件可在两点之间插入抬高固定坡度的中间带连接。

如果尚未标记连接点，请首先使用“标记点”部件。

附着

附着点可以位于中间带完工坡面的任一边缘。标记点必须位于相对的边缘。

输入参数

注意：底基层标注以米或英尺为单位。路缘和边沟标注必须以毫米或英寸为单位给定。

参数	描述	类型	默认值
标记点	与附着点相对的中间带边缘上的标记点名称	字符串	无
深度	中间带端帽的深度。对于未铺装的中间带，此参数可以为零。	正数	0.100 米 0.333 英尺
坡度 1 - 使用超高	指定对中间带到路拱点使用超高坡度	选择列表	否
坡度 1 默认值	指定在未指定超高坡度的情况下坡度 1 的默认值	数字	- 2%
坡度 2 - 使用超高	指定对中间带到路拱点使用超高坡度	选择列表	否
坡度 2 默认值	指定在未指定超高坡度的情况下坡度 2 的默认值	数字	- 2%

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。

目标参数：无。

输出参数

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。 有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）

行为

通过沿给定的坡度延伸附着点与标记点之间的直线并使它们相交，来计算中间带路拱点。如果未找到交点，将不插入中间带。如果给定非零的“深度”值，则将中间带连接的底部与顶部平行地插入，并添加垂直连接使造型闭合。

超高旋转轴支持

此部件适用于所有旋转轴方法。

此部件生成凸起的路拱。即使应用在有中间带的道路中，中间带的中心也将高于中间带边缘。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1、P3	无
P2	Median	完工坡面上的中间带路拱
P4 - P6	无
L1、L2	Top	中间带顶部
L3、L4	Datum	中间带底部（如果给定）
S1	Median

布局模式操作

在布局模式中，此部件将显示出常用的布局模式显示。

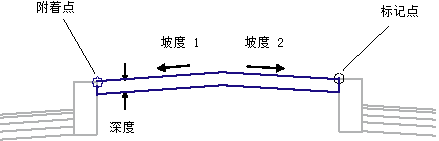

编码图
